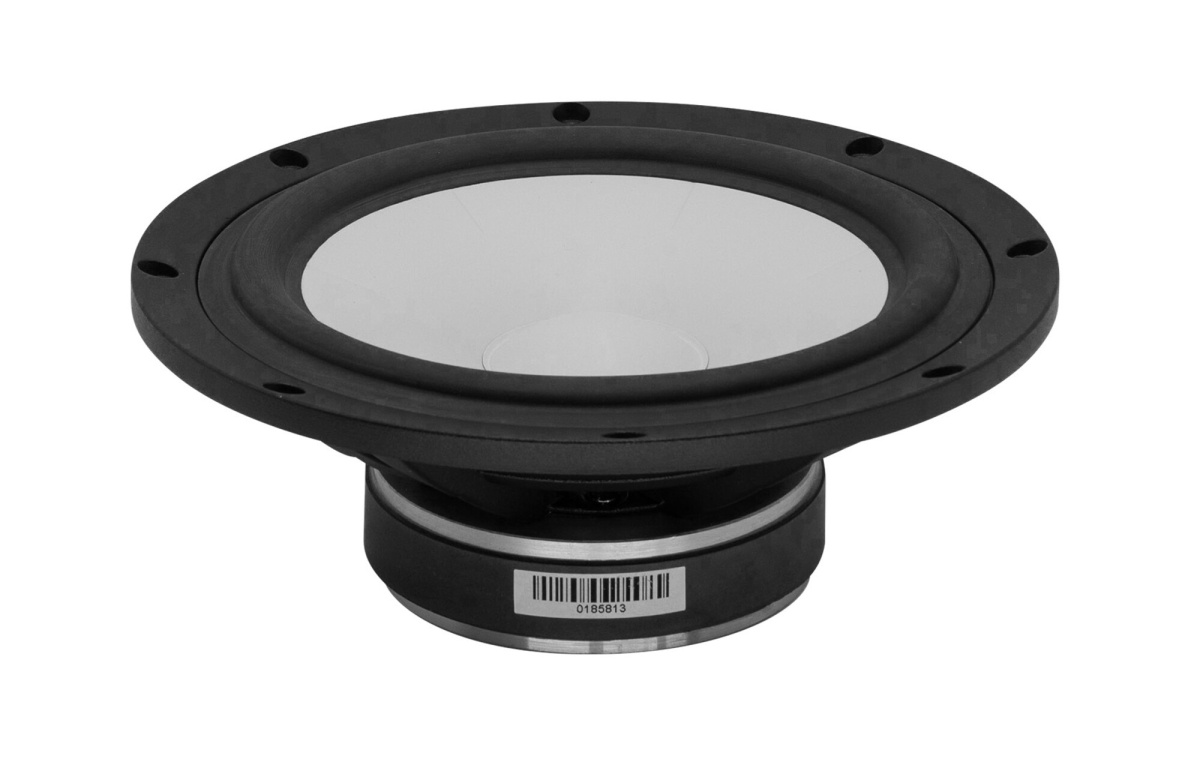

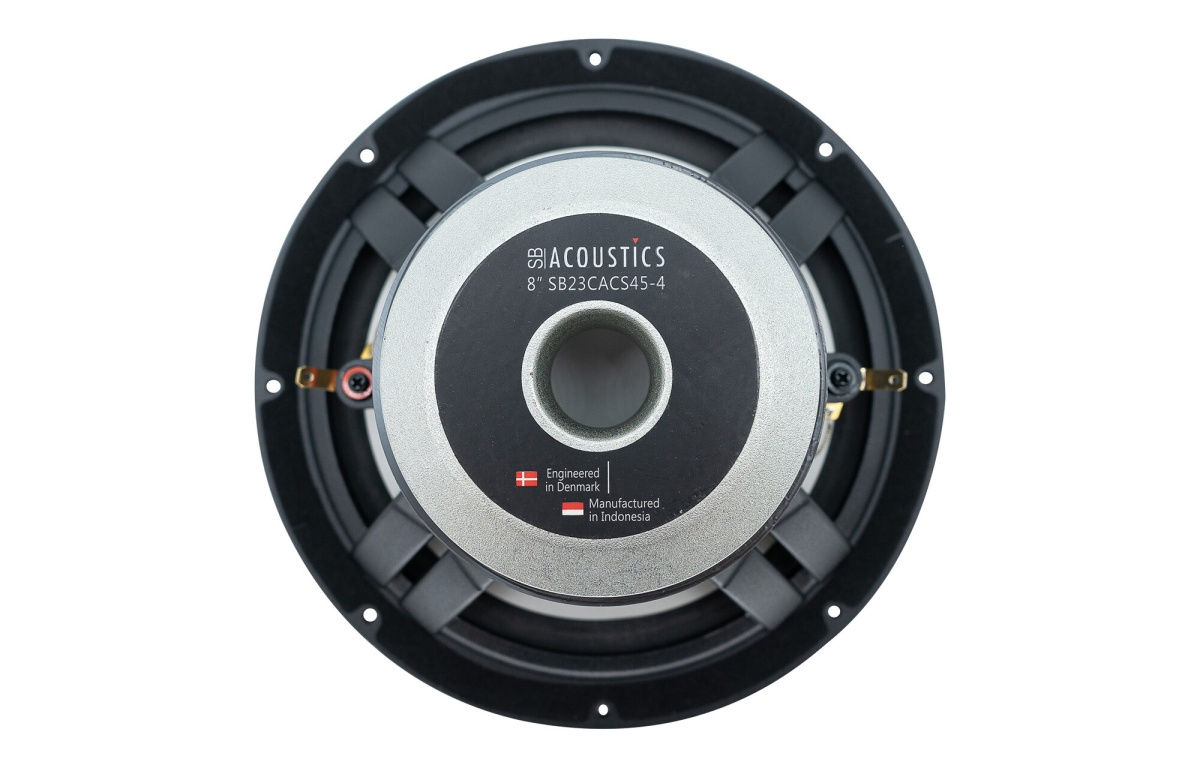

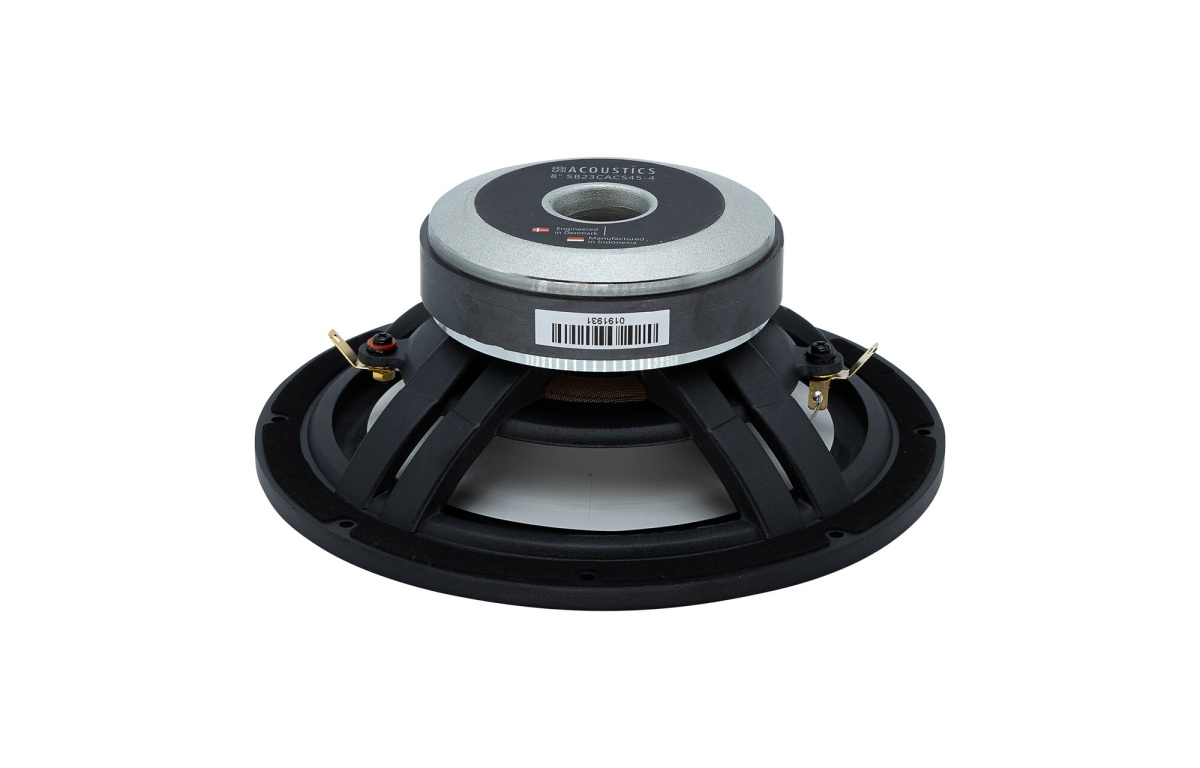

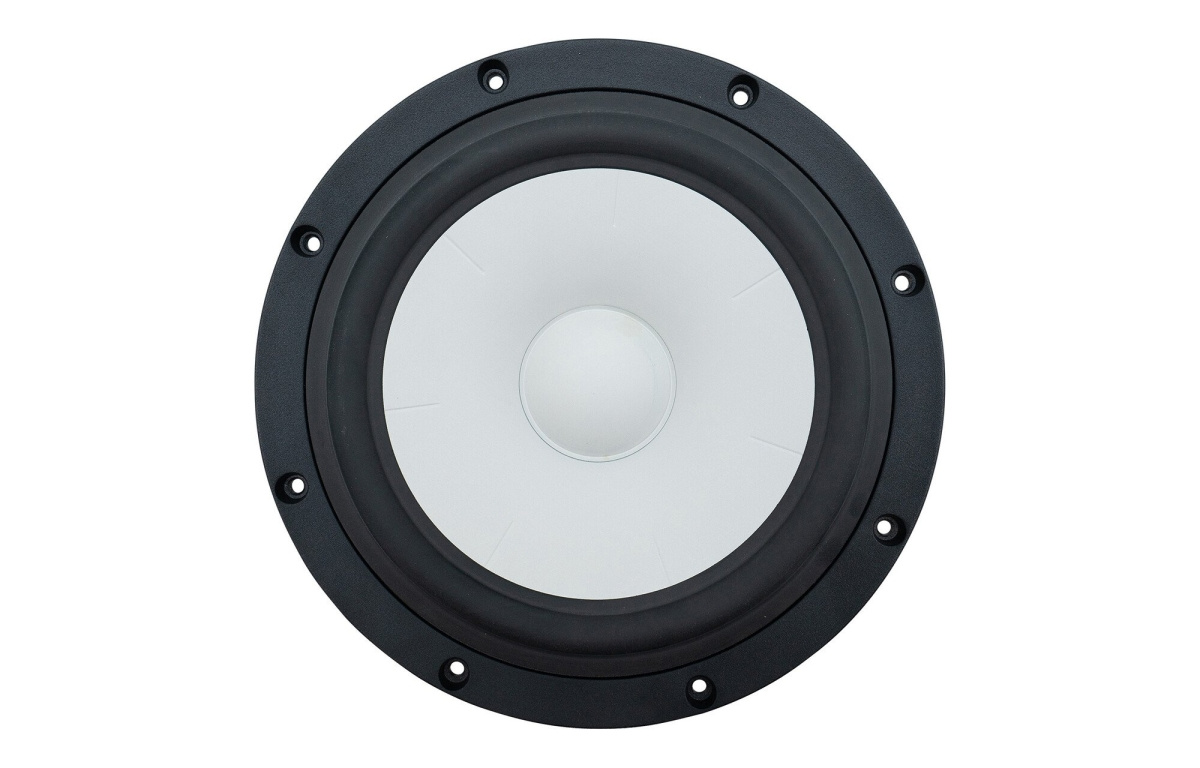

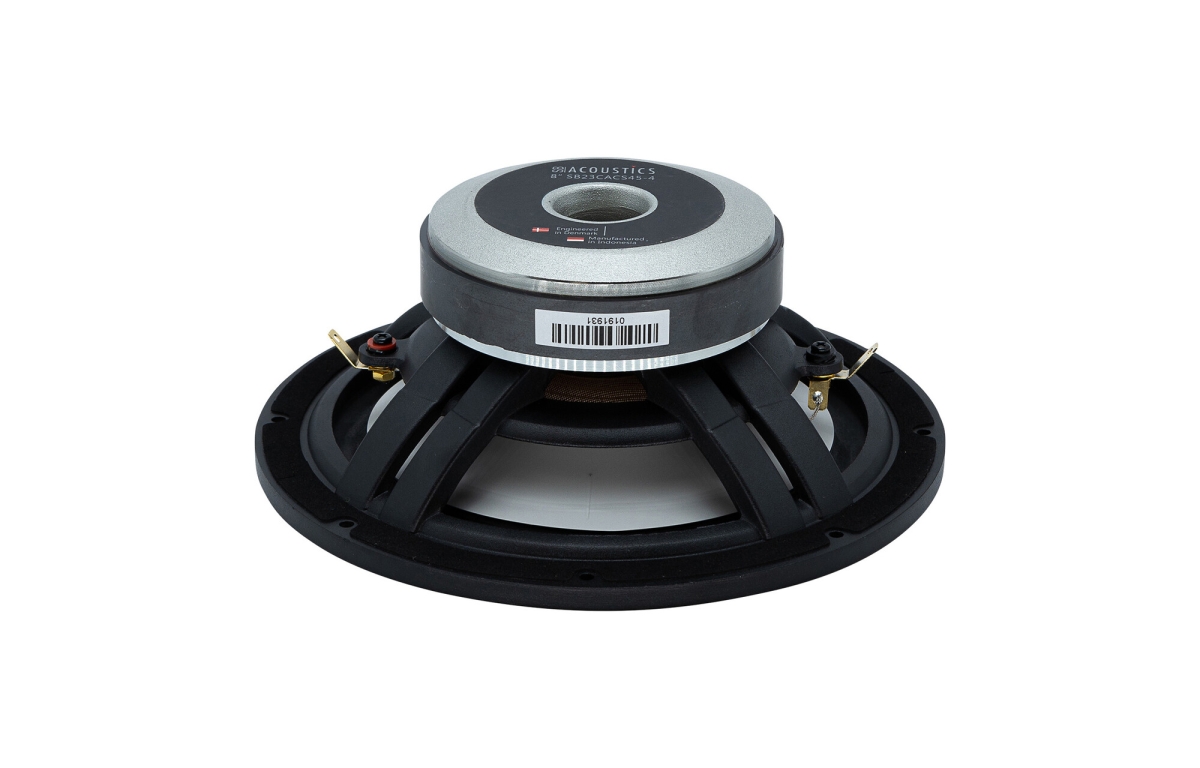

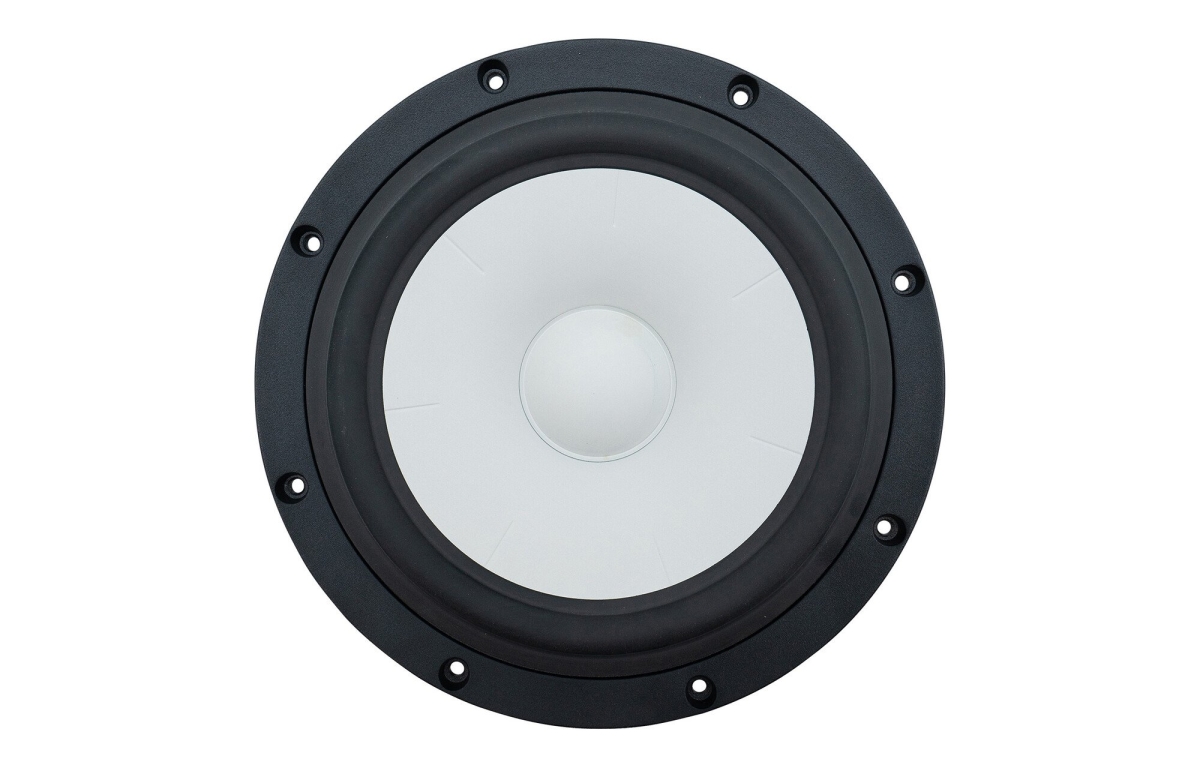

SB Acoustics SB23CACS45-4 er en 8" mellombass/woofer i den anerkjente CAC-serien, som kombinerer en geometrisk forsterket keramisk membran med en aluminiums-kjerne for en unik balanse mellom stivhet og intern demping. Den keramiske overflaten gir elementet en svært kontrollert membranbevegelse og begrenser breakup, noe som resulterer i et rent og dynamisk lyd med høy presisjon i mellomtone og bass. Med myk gummioppheng, ventilert polstang og kortslutningsring i motorsystemet minimeres forvrengning og kompresjon, noe som gjør denne wooferen til et ideelt valg for krevende hi-fi-konstruksjoner der både lydkvalitet og byggeegenskaper prioriteres. Den relativt lave impedansen på 4 ohm og en følsomhet på 90 dB gjør SB23CACS45-4 lettdrevet og kapabel til å gjengi detaljerte nyanser i musikken, samtidig som den tåler moderate effektnivåer med stabil og kontrollert bassgjengivelse. Med sin robuste men likevel monteringsvennlige konstruksjon passer den utmerket i både lukkede og ventilerte kasser hvor presisjon og musikalitet står i fokus.
- 8" keramisk-aluminiums-membran med høy stivhet og lav breakup
- 4 ohm nominell impedans for god drivbarhet
- Mykt gummioppheng for forbedret transientrespons
- Kortslutningsring i motorsystemet reduserer forvrengning
- Ventilert polstang og aluminiumsramme reduserer kompresjon
- CCAW-talspole med lav masse for rask respons
- Shallow design for enkel montering i trange rom
- Effekttoleranse 60 W (IEC 268-5) for stabil ytelse
- Følsomhet 90 dB gir effektiv lydgjengivelse
Forfinet konstruksjon
SB23CACS45-4 bygger på en avansert kombinasjon av materialer der den keramiske overflaten er geometrisk forsterket over en aluminiums-kjerne. Dette gir en membran som er ekstremt stiv, men samtidig dempet, noe som reduserer uønskede resonanser og breakup i membranet. Det myke gummiopphenget bidrar til rask og kontrollert membranbevegelse, noe som forbedrer transientresponsen og gir en naturlig og dynamisk gjengivelse av bass og mellomtone. Den ventilerte polstangen og den støpte aluminiumsrammen sikrer at varme og luft kan sirkulere effektivt, noe som minimerer kompresjon og øker elementets linearitet også ved høy belastning. Denne konstruksjonen gjør SB23CACS45-4 til en høyttaler som kombinerer holdbarhet med høy lydkvalitet.
Motorsystem og drivning
Motorsystemet i SB23CACS45-4 er nøye designet med kortslutningsring som effektivt reduserer magnetisk forvrengning og forbedrer lineariteten i talspolens bevegelser. Talspolen er av CCAW-type (kobberbelagt aluminiumstråd), noe som gir lav bevegelig masse og dermed raskere respons og bedre dynamikk. Med en talspolediameter på 45,5 mm og en lineær talspolebevegelse på hele 13 mm (peak-to-peak) håndterer elementet kraftige transienter uten å miste kontroll. Den samlede effekten er en ren og kraftfull bassgjengivelse med lav forvrengning, som er enkel å integrere i avanserte høyttalersystemer.
Monteringsvennlighet og bruk

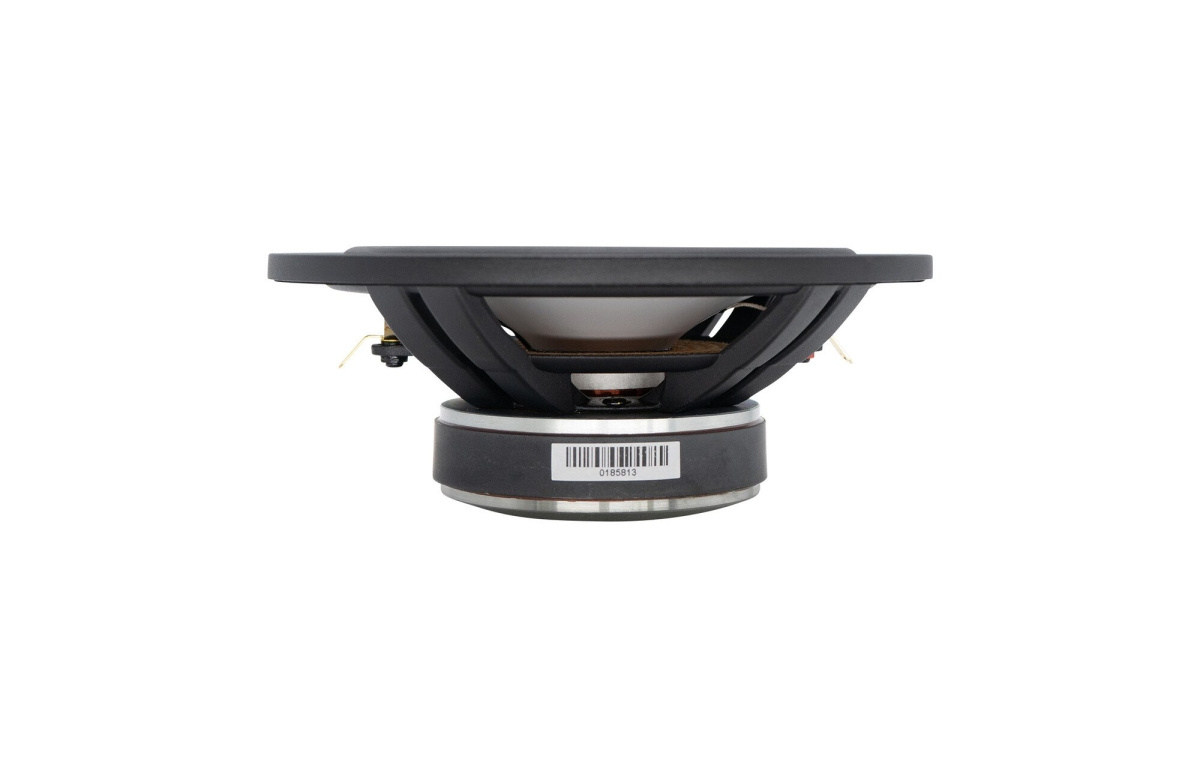

Med en ytre diameter på 234 mm og en utsparingsdiameter på 205 mm har SB23CACS45-4 en relativt kompakt form for sin klasse, takket være sin lave (shallow) konstruksjon. Dette gjør den enkel å montere i kasser med begrenset dybde uten å kompromisse ytelse. Den ventilerte aluminiumsrammen gir stabil og robust festing, samtidig som den bidrar til effektiv kjøling av motorsystemet. Takket være sin balanserte lydkarakter og tekniske egenskaper passer den godt i både lukkede og portede kasser, og er et utmerket valg for både hjemmekino og stereosystemer hvor presisjon og dynamikk er viktig.
Spesifikasjoner
Nominell impedans: 4 Ω
DC-motstand (Re): 3,3 Ω
Talspoleinduktans (Le): 0,27 mH
Effektivt membranområde (Sd): 216 cm²
Talspolediameter: 45,5 mm
Talspolehøyde: 19 mm
Luftgapshøyde: 6 mm
Lineær talspolebevegelse (p-p): 13 mm
Magnetisk flukstetthet: 0,86 T
Magnetvekt: 0,8 kg
Netto vekt: 2,7 kg
Fri luftresonans (Fs): 23 Hz
Følsomhet (2,83 V / 1 m): 90 dB
Mekanisk Q-faktor (Qms): 6,0
Elektrisk Q-faktor (Qes): 0,35
Total Q-faktor (Qts): 0,33
Bevegelig masse inkl. luft (Mms): 33 g
Kraftfaktor (Bl): 6,7 Tm
Ekvivalent volum (Vas): 95 liter
Ettergivelighet (Cms): 1,43 mm/N
Mekanisk motstand (Rms): 0,8 kg/s
Effekttoleranse: 60 W (IEC 268-5)
Mål og montering
Ytre diameter: Ø234,0 mm ±0,45 mm
Bolt sirkel / skruehull: 8 × Ø7,9 mm
Utsparingsdiameter (cutout): Ø205,0 mm
Frontdiameter: Ø219 ±0,1 mm
Skruehull: 8 × Ø4,3 mm
Monteringsdybde bak front: ca 80,7 mm
