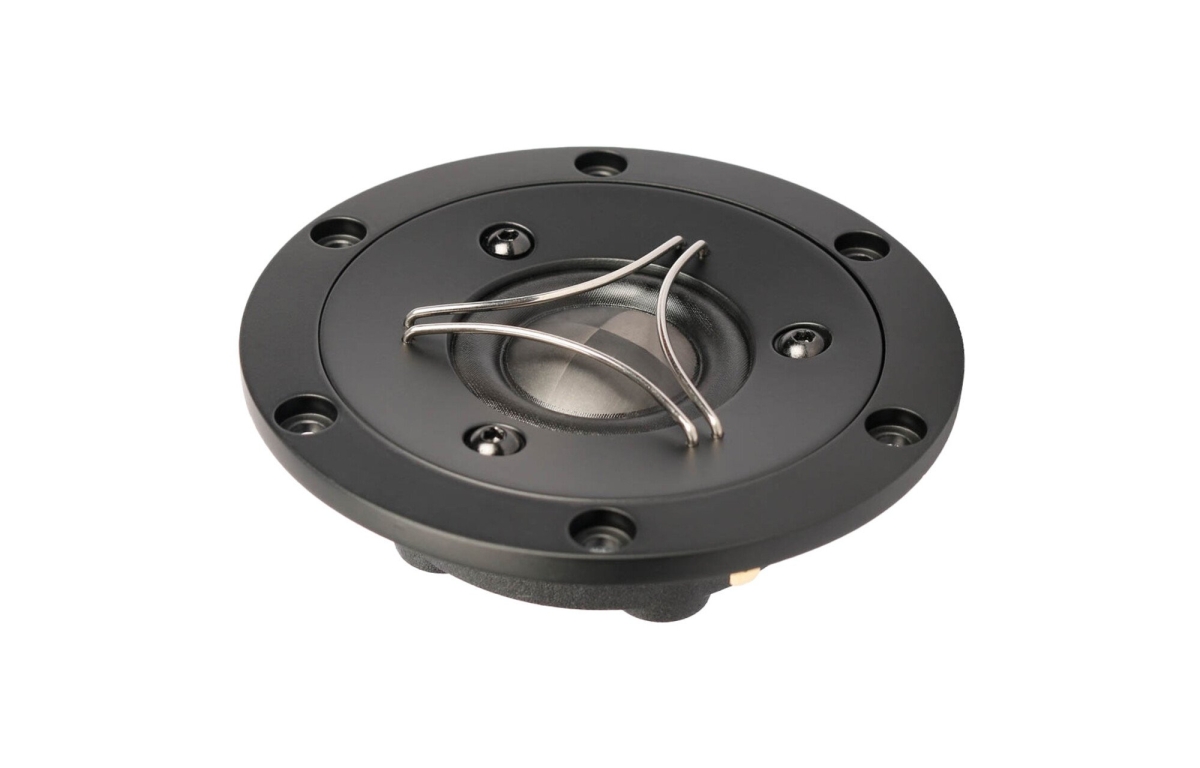

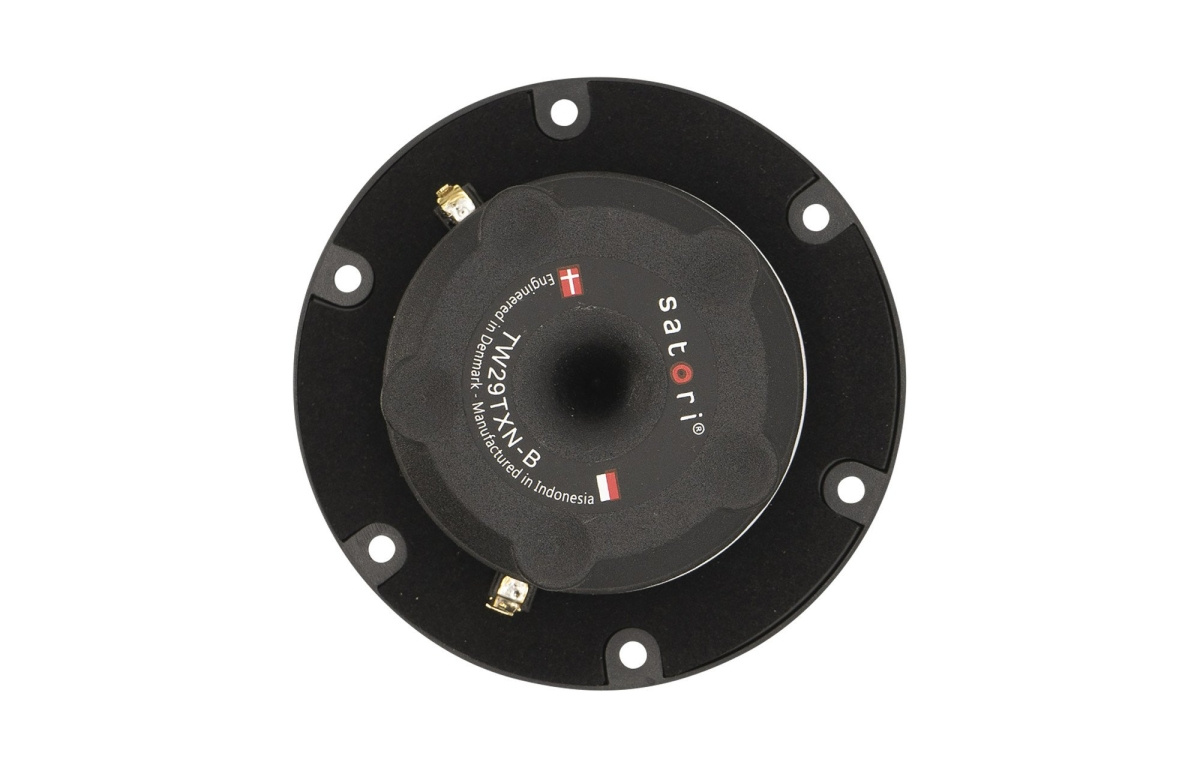

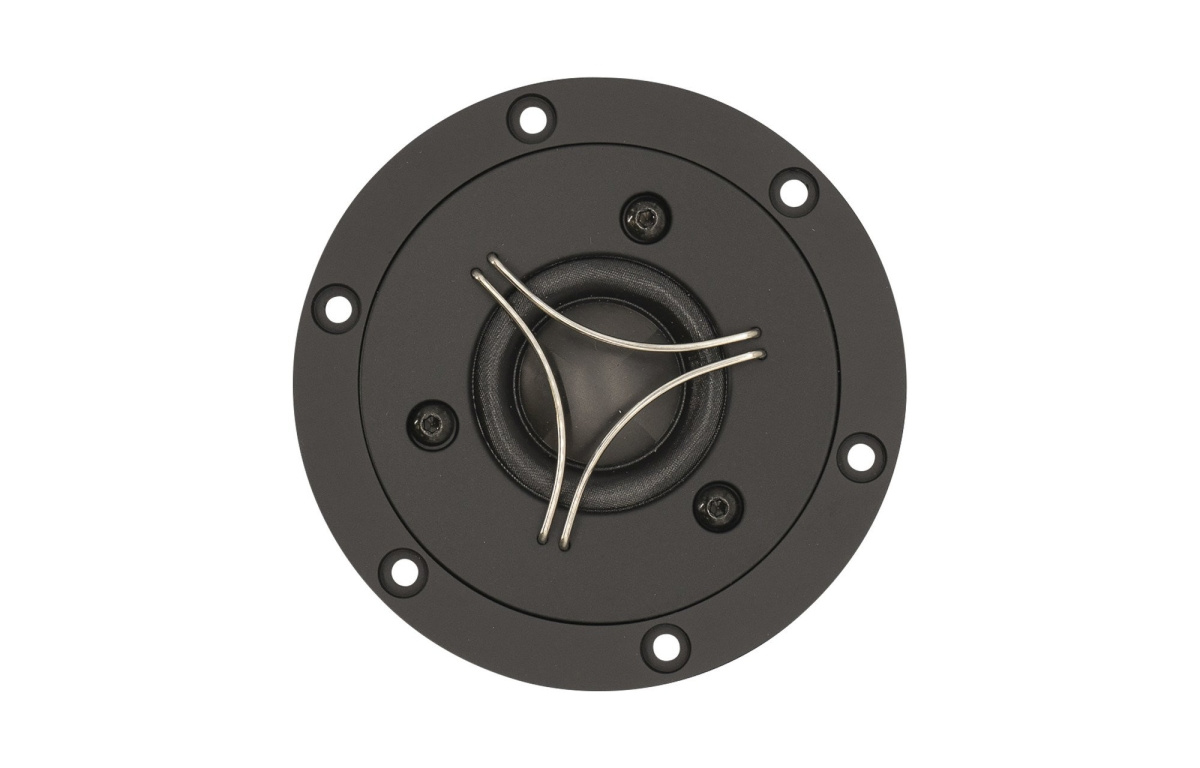

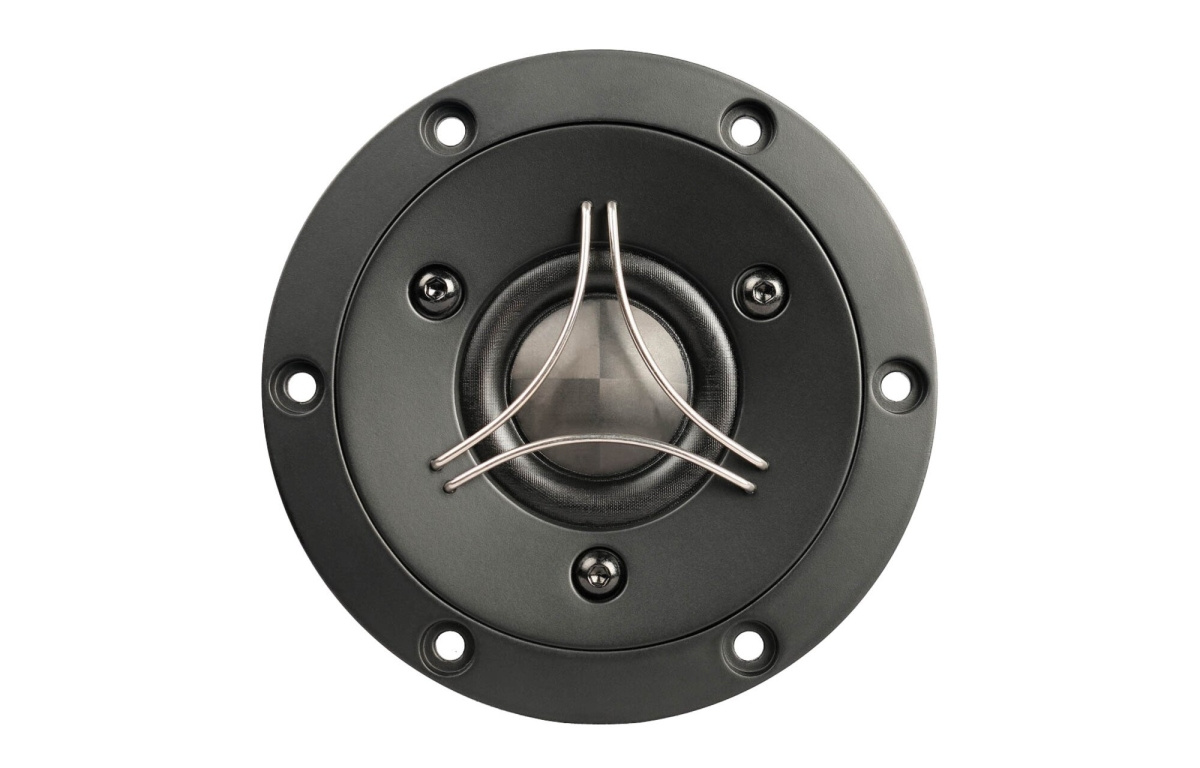

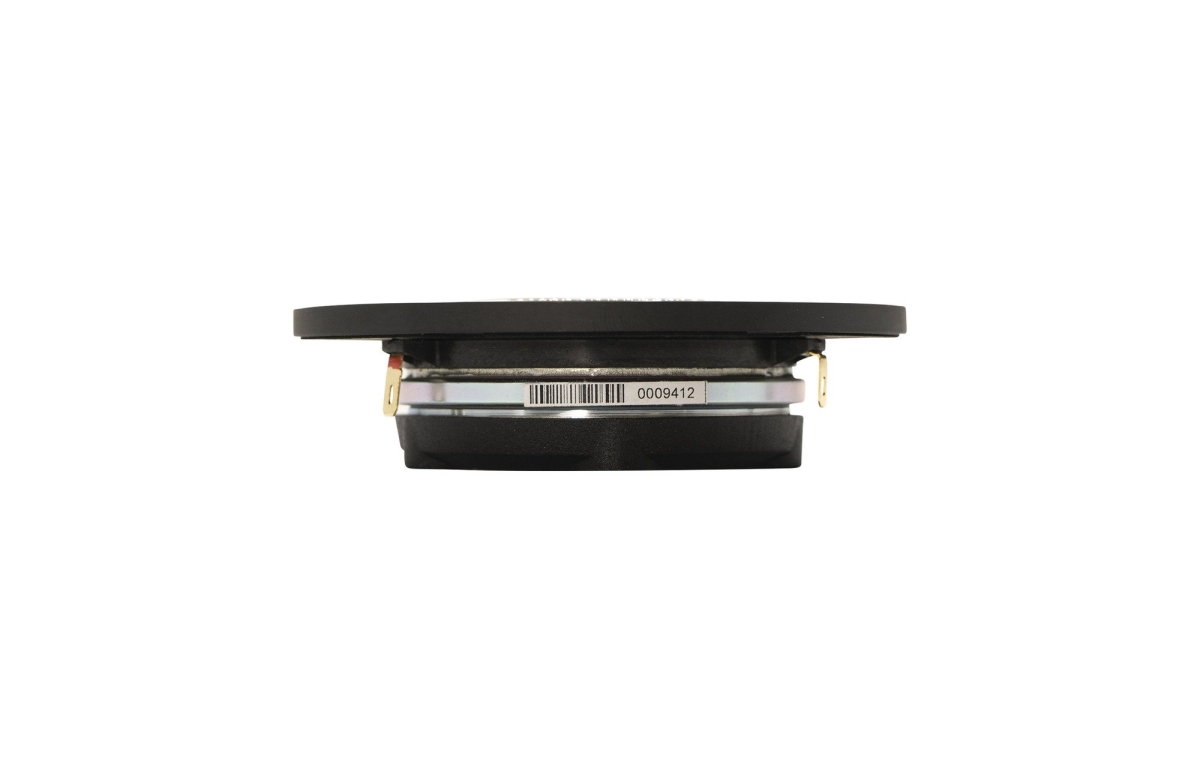

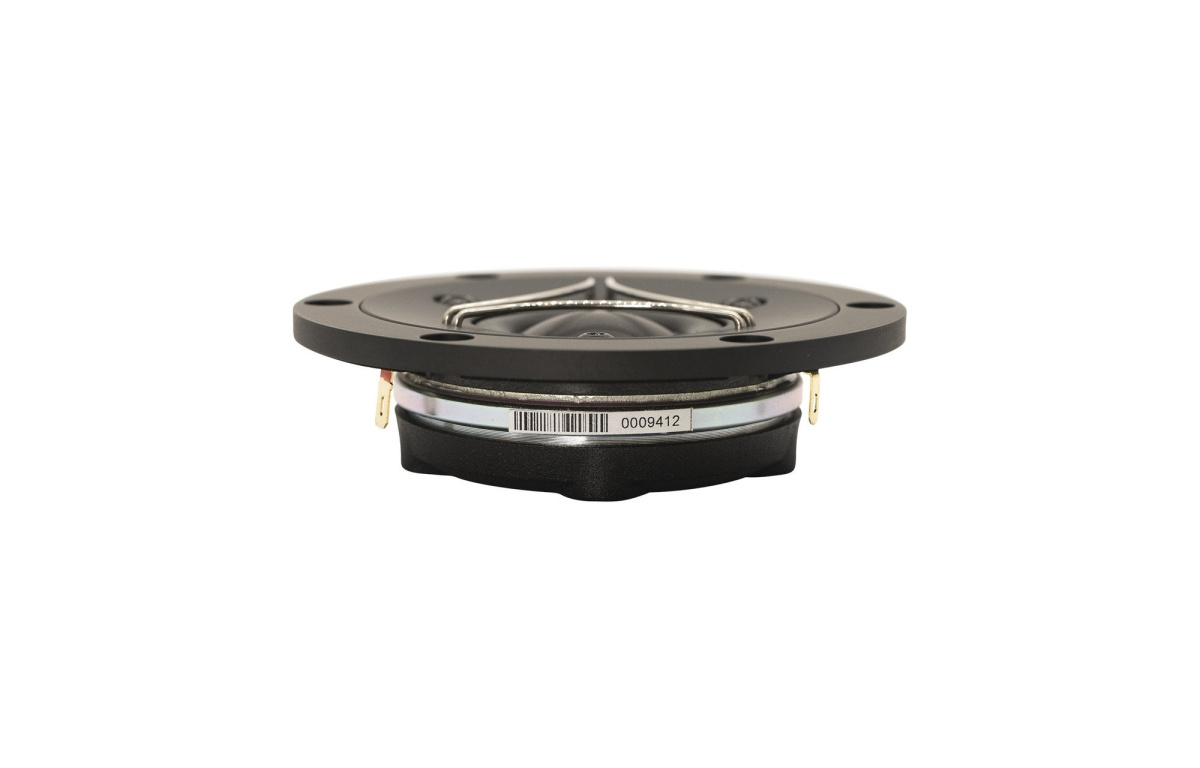

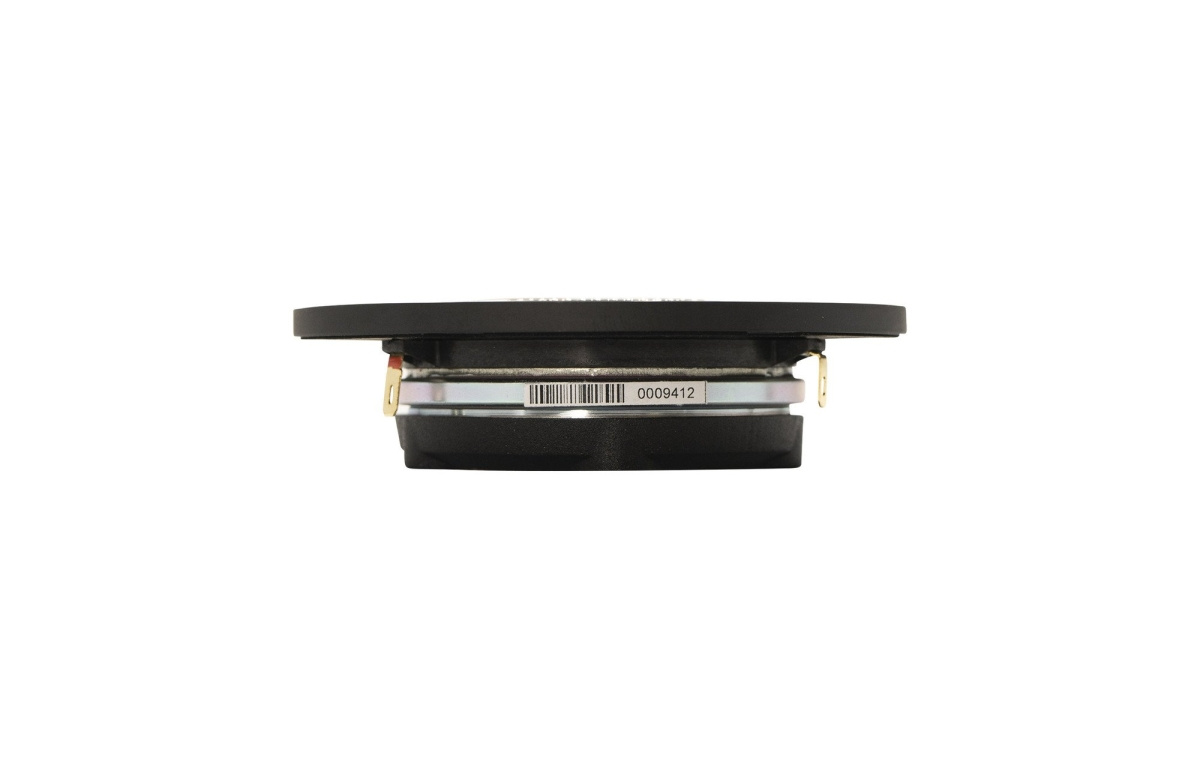

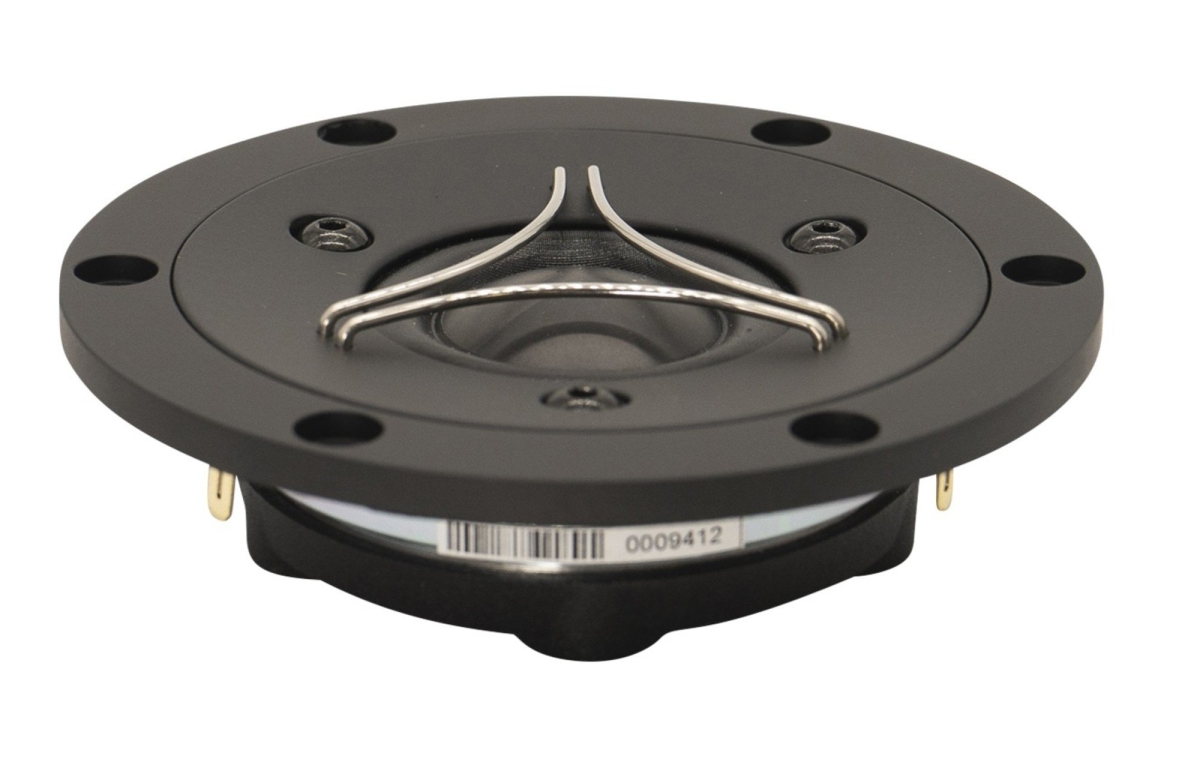

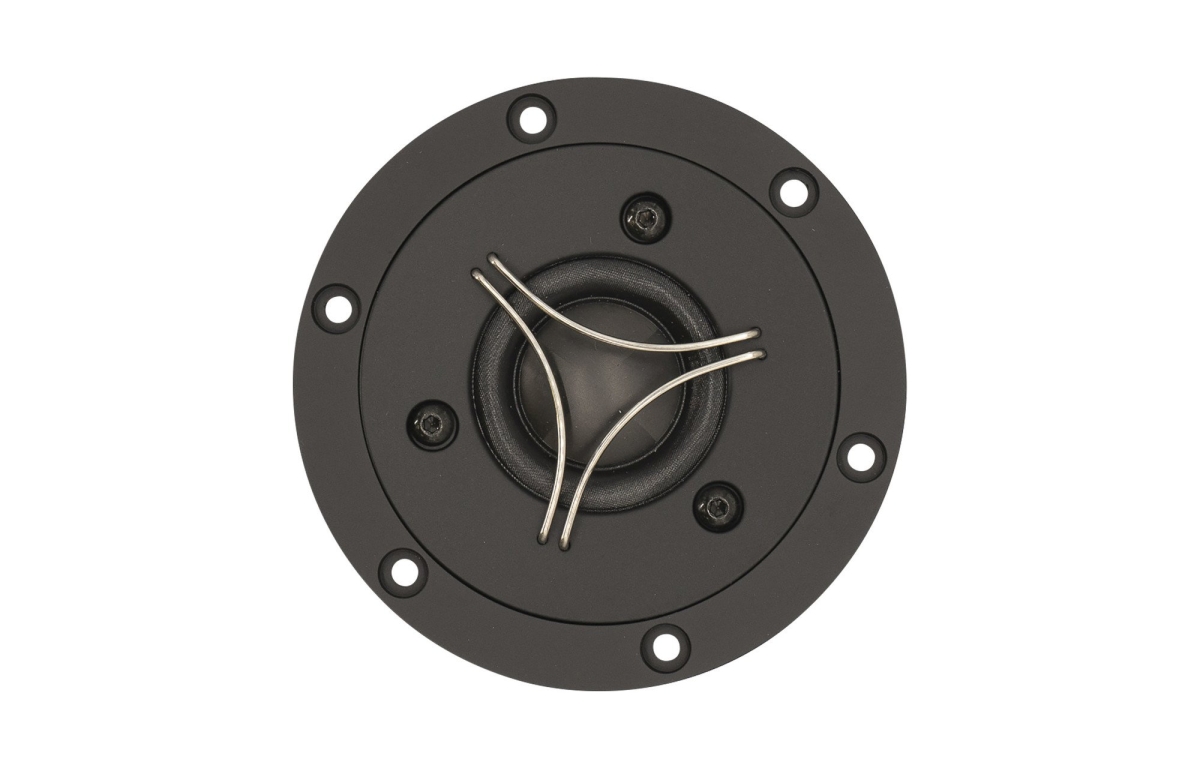

SB Acoustics TW29TXN-B er en høyytelses 1" diskant i Satori-serien, spesielt utviklet for krevende lydgjengivelse med ekstrem detaljrikdom og lav forvrengning. Med en resonansfri TeXtreme®-dome i karbonfiber tilbyr den en unik kombinasjon av lett vekt og stivhet som sikrer presis stempelkraft og rask transientrespons. TW29TXN-Bs konstruksjon har doble balanserte kompresjonskamre som forbedrer dynamikk og kontroll over membranbevegelsene, samtidig som kobberkapsler effektivt reduserer tale-spoleinduktans og faseforskyvninger. Den todelte aluminiumsfrontplaten er mekanisk avkoblet for å minimere uønskede vibrasjoner, og den metningskontrollerte neodymmotoren med T-formet polstruktur gir et kraftfullt men samtidig rent og uforstyrret lydlandskap. Støpt aluminiums-innkapsling med optimalisert demping og strømoptimalisert magnetstruktur bidrar til en balansert og naturlig høyfrekvensgjengivelse som elegant smelter sammen med mellomtonen. Resultatet er en diskant som leverer åpne, detaljerte og dynamiske lyder – perfekt for avanserte høyttalerdesignere som ønsker å skape klare og engasjerende lydopplevelser.
- Resonansfri TeXtreme®-dome i karbonfiber for lav forvrengning og høy detaljgjengivelse
- Doble balanserte kompresjonskamre for forbedret dynamikk og kontroll
- Kobberkapsler reduserer tale-spoleinduktans og faseforskyvning
- Mekanisk avkoblet todelt aluminiumsfrontplate for minimal resonans
- Metningskontrollert neodymmotor med T-formet polstruktur for lav forvrengning
- Støpt aluminiumsinnkapsling med optimalisert demping for rent lydlandskap
- Strømoptimalisert magnetstruktur for effektiv kobling til bakre kammer
- CCAW-talspole med lav bevegelig masse og sølvledere for stabil signaldoverføring
- Lav resonansfrekvens som forenkler integrasjon med mellomtone
Forfinet konstruksjon
TW29TXN-B bruker TeXtreme®-materialet, en avansert type karbonfiber som gjennom Spread Tow-teknologi skaper ekstremt tynne og stive laminerte strukturer. Denne egenskapen gir domemembranen svært lav vekt og høy mekanisk stivhet, som muliggjør rask og presis respons uten å introdusere resonanser. De doble kompresjonskamrene balanserer membranens bevegelser og forbedrer dynamikk og kontroll, noe som gir en luftig og naturlig klang. Aluminiumsfrontplaten er delt i to med mekanisk avkobling som reduserer vibrasjoner og uønskede resonanser, noe som bidrar til en transparent lydgjengivelse. Denne gjennomtenkte konstruksjonen er avgjørende for å oppnå både detaljrikdom og kraftfull dynamikk.
Motorsystem og magnetstruktur
Den metningskontrollerte neodymmotoren i TW29TXN-B er designet med en T-formet polstruktur, som reduserer magnetisk metning og dermed forvrengning ved høye lydnivåer. Kobberkapslene rundt tale-spolen reduserer dens induktans og faseforskyvning, noe som gir en renere og mer lineær frekvensrespons. Magnetstrukturen er strømoptimalisert for effektiv kobling til det bakre kompresjonskammeret, noe som forbedrer samlet dynamikk og transientgjengivelse. Det støpte aluminiums-kammeret med optimalisert demping bidrar også til å eliminere uønskede resonanser og sikre et fokusert lyd uten farging.
Integrasjon og bruk
Med en anbefalt delefrekvens på 2600 Hz og 12 dB/oktav høypassfilter er TW29TXN-B utformet for å smidig integreres med mellomtoner og midbasser i avanserte høyttalersystemer. Dens lave resonansfrekvens og høye følsomhet gjør den lett å drive og tilpasse ulike konstruksjoner, samtidig som den leverer en åpen og luftig diskantgjengivelse. Sølvledere i tale-spolen sikrer stabil signaldoverføring over tid og bidrar til lang levetid. Denne diskanten er et utmerket valg for entusiaster og designere som ønsker å lage høyttalere med klarhet, presisjon og musikalitet i fokus.
Spesifikasjoner
Nominell impedans: 4 Ω
DC-motstand (Re): 3,0 Ω
Tale-spoleinduktans (Le): 0,02 mH
Effektivt membranområde (Sd): 9,6 cm²
Tale-spolediameter: 29 mm
Tale-spolehøyde: 2,0 mm
Luftspaltehøyde: 2,5 mm
Lineær slaglengde (p-p): 0,5 mm
Bevegelig masse inkl. luft (Mms): 0,51 g
Fri luftresonans (Fs): 650 Hz
Følsomhet (2,83 V / 1 m): 96 dB
Mekanisk Q-faktor (Qms): 1,62
Elektrisk Q-faktor (Qes): 0,65
Total Q-faktor (Qts): 0,46
Kraftfaktor (Bl): 3,1 Tm
Effektkapasitet: 80 W (IEC 268-5)
Magnetisk flux-tetthet: 1,5 T
Magnetvekt: 0,10 kg
Netto vekt: 0,40 kg
