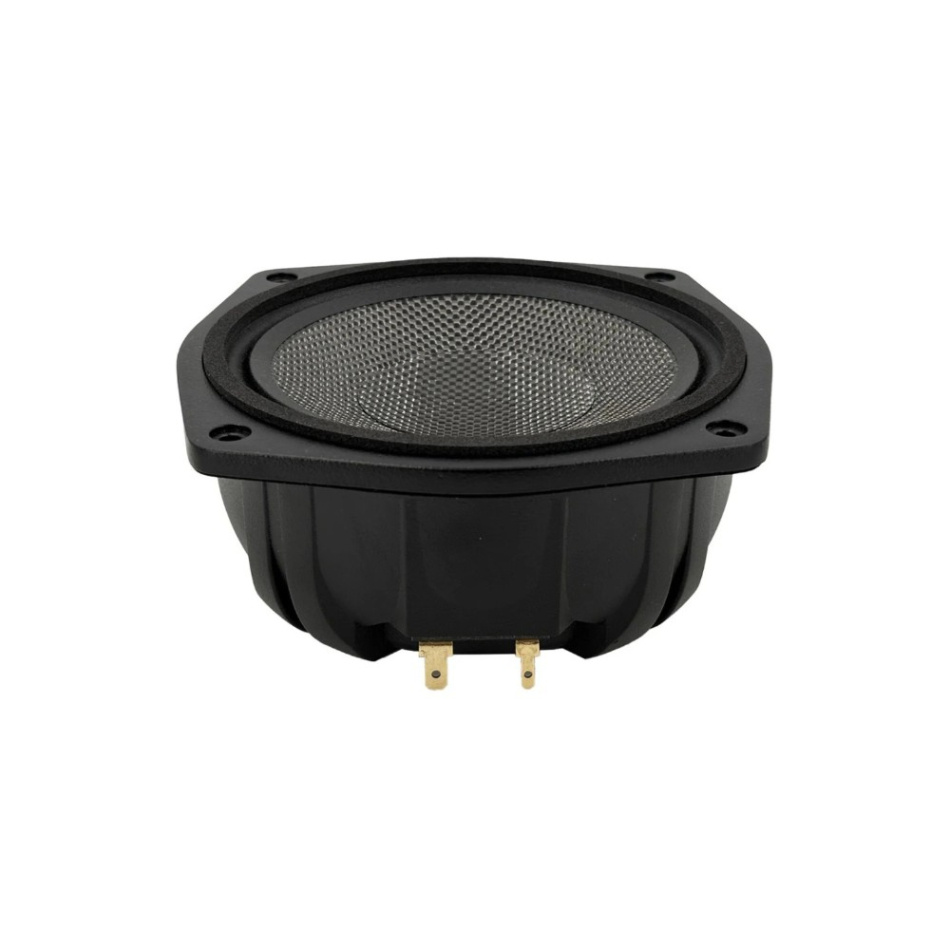

SB Audience NERO-5CCN125D er et høysensitivt 5-tommers mellomregister for høyttalerkonstruksjoner der tydelighet, dynamikk og høyt lydnivå skal forenes i et kompakt format. Den rene karbonfiberkonen gir en stiv og lett membranstruktur, samtidig som den kraftige neodymmotoren og den 38,5 mm store CCAW-talespolen skaper god kontroll selv når elementet belastes hardt. Med en følsomhet på opptil 99 dB og 125 watt AES effekttålighet passer NERO-5CCN125D spesielt godt i høyeffektive toveis- og flerveissystemer der mellomregisteret må holde tritt med kraftige bass- og kompresjonsdiskanter. En uvanlig fleksibel detalj er det avtakbare bakkammeret i støpt aluminium. Med kammeret montert får elementet en høyere resonansfrekvens og er direkte tilpasset et definert mellomregisterområde, mens drift uten kammer gir helt andre parametere og større frihet for konstruktøren. Resultatet er et teknisk gjennomarbeidet element for bygg der høy virkningsgrad, lav forvrengning og presis gjengivelse prioriteres.

• 5-tommers høysensitivt mellomregister med ren karbonfiberkon
• Opptil 99 dB følsomhet med det integrerte bakkammeret
• 125 W AES effekttålighet og 250 W maksimal effekttålighet
• 38,5 mm CCAW-talespole med lav bevegelig masse
• Kraftig neodymmotor med 10,6 Tm kraftfaktor
• Kobberløsning i motorsystemet reduserer induktans og forvrengning
• Avtakbart bakkammer i støpt aluminium gir stor konstruksjonsfrihet
• Stivt støpt aluminiumchassis og værbestandig konstruksjon
• Lineær slaglengde på 3,2 mm for god dynamisk kapasitet
• Selges stykkvis!

Karbonfiber, lav masse og høy følsomhet

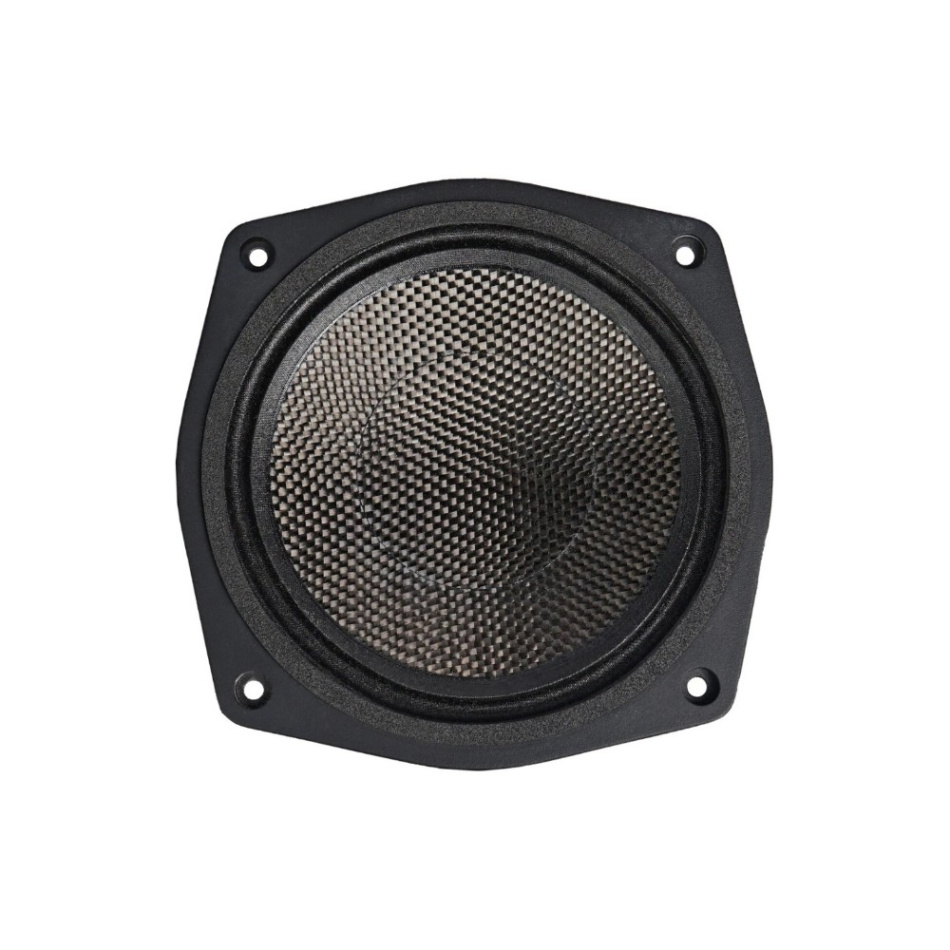

Membranet i NERO-5CCN125D er laget av ren karbonfiber, et materiale som kombinerer lav vekt med høy stivhet. For et mellomregister er denne egenskapen spesielt verdifull fordi membranet raskt må kunne følge små og store signalvariasjoner uten å deformeres eller lagre unødig energi. Den bevegelige massen er bare 7,9 gram, noe som sammen med den lette inverterte opphenget bidrar til elementets høye virkningsgrad og raske respons. Det effektive membranarealet på 93,3 cm² gir samtidig tilstrekkelig kapasitet til å skape betydelig lydtrykk fra et forholdsvis kompakt element. Med bakkammeret montert når følsomheten hele 99 dB, mens elementet uten kammer fortsatt tilbyr høye 97 dB. Det gjør NERO-5CCN125D til et naturlig valg når et raskt, direkte og energirikt mellomregister skal bygges uten å kreve store mengder forsterkereffekt.

Neodymmotor med fokus på kontroll

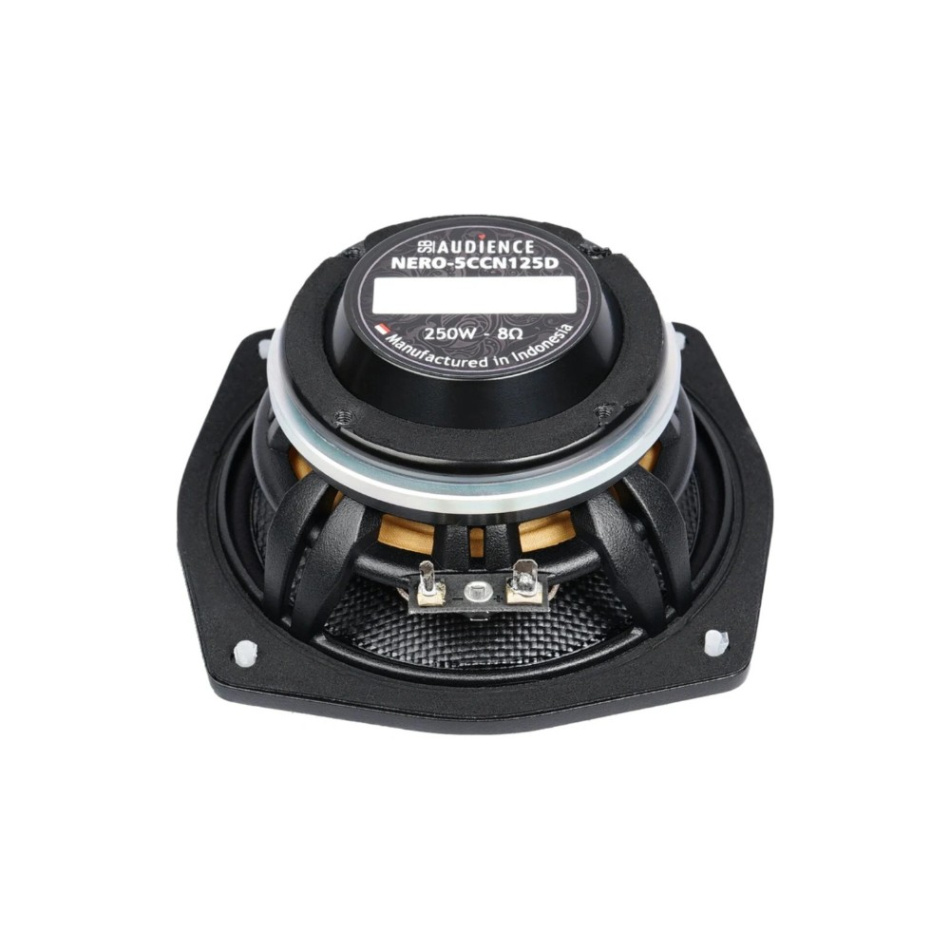

Bak karbonfiberkonen arbeider et kraftig neodym-basert motorsystem med en magnetisk flukstetthet på 1,64 tesla og en kraftfaktor på 10,6 Tm. Talespolen har en diameter på 38,5 mm og bruker CCAW-ledere, noe som bidrar til å holde massen nede samtidig som elementet tåler 125 watt i henhold til AES og kortvarige effekttopper på opptil 250 watt. SB Audience har dessuten integrert kobber i motorsystemet for å kontrollere talespolens induktans. Med bakkammeret montert oppgis Le til kun 0,03 mH og uten kammer til 0,07 mH. En lav og godt kontrollert induktans hjelper elementet med å opprettholde en jevnere elektrisk belastning og reduserer modulasjonsrelaterte forvrengninger når konen beveger seg. I praksis betyr det bedre forutsetninger for et rent og fokusert mellomregister selv ved høye lydnivåer.

Avtakbart bakkammer endrer elementets karakter

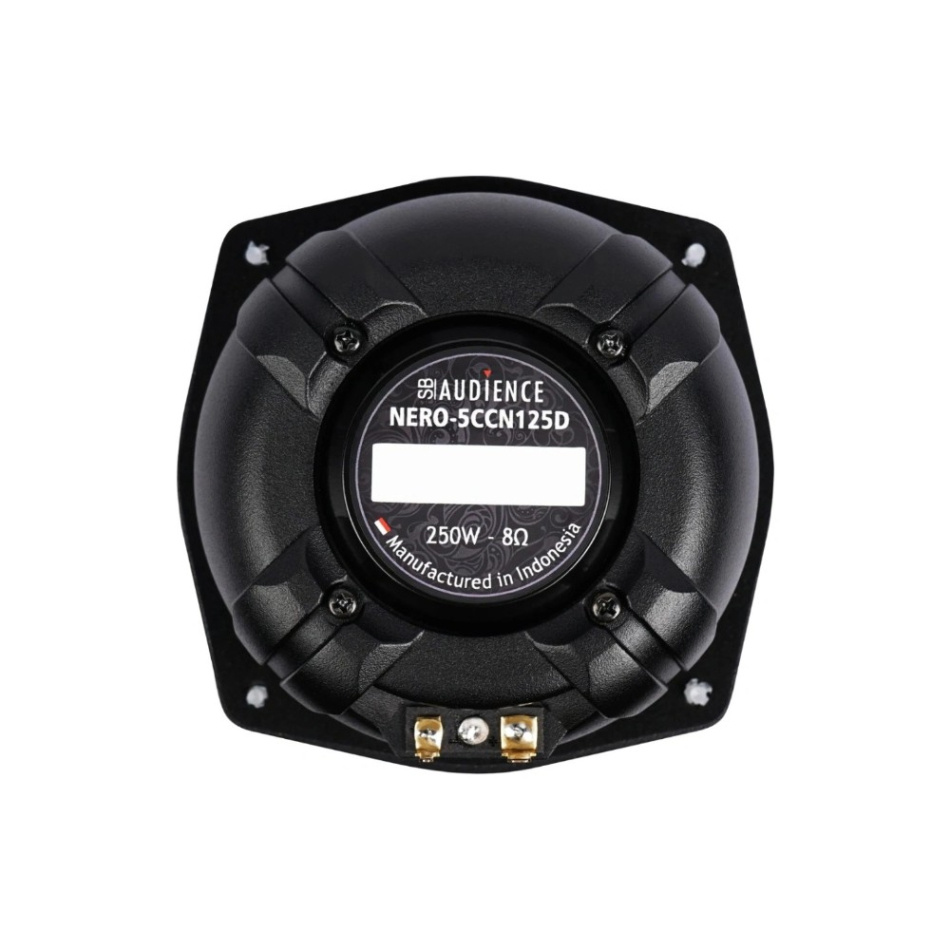

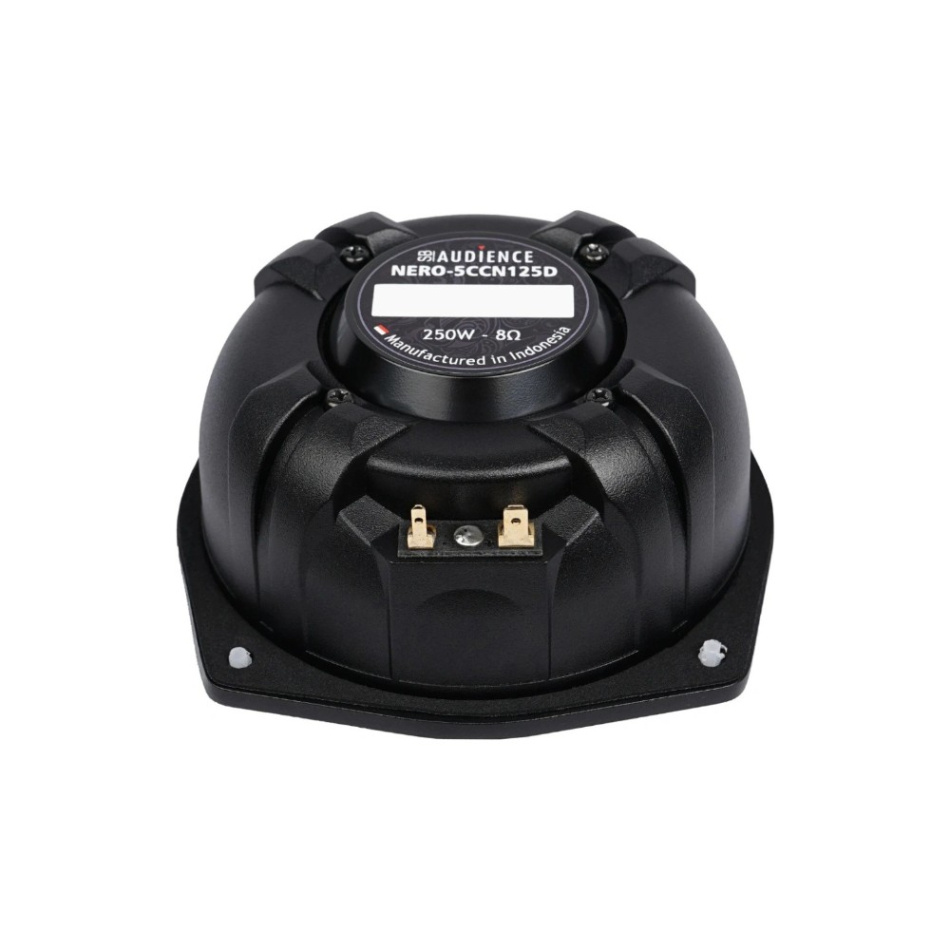

Det støpte bakkammeret i aluminium er mer enn et mekanisk vern. Det endrer elementets arbeidsforutsetninger merkbart og gjør NERO-5CCN125D anvendelig i flere ulike typer høyttalerkonstruksjoner. Med kammeret montert stiger den frie resonansfrekvensen til 360 Hz samtidig som Vas synker til kun 0,3 liter. Elementet fungerer da som et i praksis selvstendig mellomregister med et definert bakvolum, noe som forenkler integrasjonen i større flerveissystemer. Uten bakkammeret synker Fs til 122 Hz, Vas øker til 2,70 liter og Qts går fra 0,73 til 0,28. Konstruktøren får da betydelig større mulighet til selv å bestemme elementets akustiske arbeidsmiljø og bakre volum. Det samme elementet kan altså brukes med to tydelig ulike parameteroppsett avhengig av prosjektets krav.

Bygget for krevende høyttalersystemer
NERO-5CCN125D er konstruert for applikasjoner der høyt lydtrykk må kombineres med mekanisk stabilitet og langsiktig driftssikkerhet. Det støpte aluminiumchassiset gir en stiv innfesting for motor, oppheng og membran, noe som reduserer risikoen for uønskede mekaniske bevegelser når elementet arbeider under høy belastning. Den lineære slaglengden er 3,2 mm og den maksimalt tillatte mekaniske konbevegelsen er oppgitt til 7 mm, noe som gir god margin for dynamiske transienter innen elementets tiltenkte arbeidsområde. Konstruksjonen er dessuten værbestandig og egner seg derfor også for installasjoner der temperatur og fuktighet stiller høyere krav til komponentene. Sammen med et oppgitt frekvensområde fra 355 Hz til 20 kHz får man et uvanlig anvendelig mellomregister for høyeffektive konstruksjoner der presisjon og lydtrykk må gå hånd i hånd.

Spesifikasjoner
Type: 5-tommers mellomregister
Nominell impedans: 8 ohm
Minste impedans: 6,5 ohm
Effekttålighet AES: 125 W
Maksimal effekttålighet: 250 W
Følsomhet: 99 dB med bakkammer, 97 dB uten bakkammer
Frekvensområde: 355 Hz til 20 kHz
Konmateriale: Karbonfiber
Talespole-diameter: 38,5 mm
Talespole: CCAW
Magnettype: Neodymium
Chassis: Støpt aluminium
Bakkammer: Avtakbart, støpt aluminium
Værbestandig: Ja
Vekt: 1,3 kg

Thiele/Small-parametere med bakkammer
Fs: 360 Hz
Re: 5,4 ohm
Qes: 0,76
Qms: 16,6
Qts: 0,73
Vas: 0,3 liter
Sd: 93,3 cm²
Xmax: 3,2 mm
Xdamage: 7 mm
Mms: 7,9 g
Bl: 10,6 Tm
Le: 0,03 mH
Cms: 0,03 mm/N
Rms: 1,0 kg/s

Thiele/Small-parametere uten bakkammer
Fs: 122 Hz
Re: 5,4 ohm
Qes: 0,28
Qms: 9,61
Qts: 0,28
Vas: 2,70 liter
Sd: 93,3 cm²
Xmax: 3,2 mm
Xdamage: 7 mm
Mms: 7,9 g
Bl: 10,6 Tm
Le: 0,07 mH
Cms: 0,22 mm/N
Rms: 1,6 kg/s
