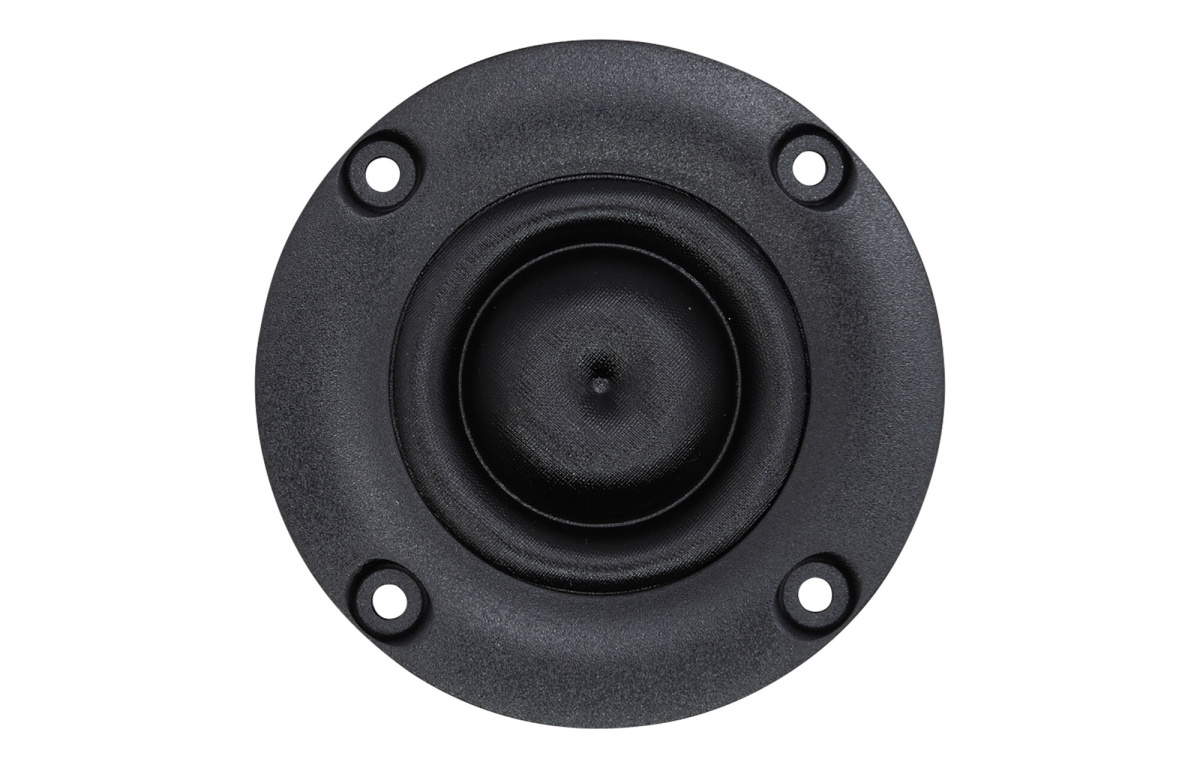

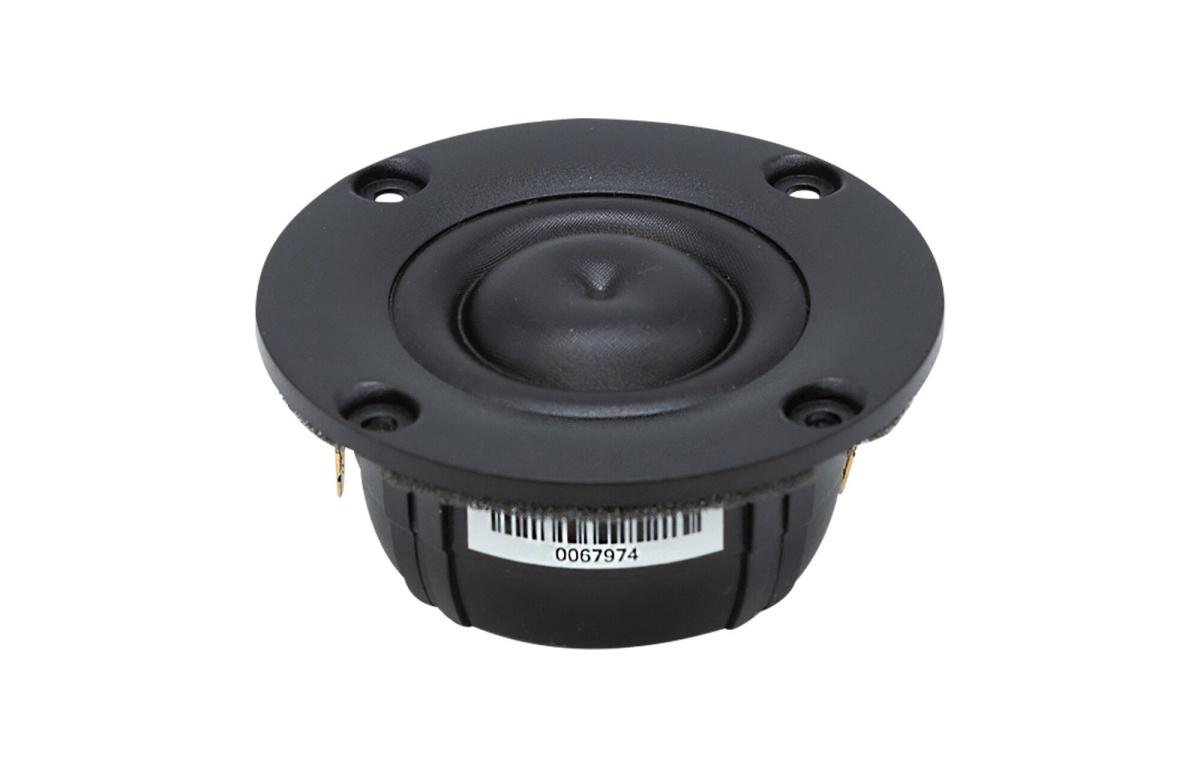

SB Acoustics SB29RDNC-C000-4 er en avansert 29 mm ring-dome diskant fra SB Acoustics sin serie med høyytelses høyttalerelementer. Med sin non-resonante membranstruktur er denne diskanten utviklet for å minimere uønskede resonanser og høyfrekvente brudd, noe som gir en ren og detaljert gjengivelse av de høyeste frekvensene. Den innovative konstruksjonen med kobberkapsel på polstykket reduserer stemmespoleinduktansen, noe som bidrar til en rask og presis transientrespons. Den lette CCAW stemmespolen og den interne trykkutjevningen med flytresistor sikrer en jevn og lineær bevegelse, mens den kompakte og skjermede neodymmotoren gir stabilitet og lav forvrengning. Sølvledere brukes for å opprettholde høy signalintegritet. Resultatet er en diskant som kombinerer teknisk presisjon med en naturlig åpen og luftig klang, perfekt for krevende hi-fi-konstruksjoner og nøye lyddesignere som ønsker maksimal kontroll og musikalitet i toppen.
- Non-resonant ring-dome membranstruktur for minimal resonans
- CCAW stemmespole med lav bevegelig masse for rask respons
- Kobberkapsel på polstykket reduserer induktans og faseforskyvning
- Intern trykkutjevning og flytresistor for myk kammerforbindelse
- Skjermet neodymmotor med kompakt design
- Sølvledere for lav motstand og høy signalkvalitet
- Høy følsomhet på 94 dB og lav resonansfrekvens
- Effekttoleranse opptil 100 W med anbefalt filter
- Presisjonstilvirket for profesjonell lydgjengivelse
Forfinet konstruksjon
SB29RDNC-C000-4 bruker en ring-dome med en unik non-resonant design som kraftig reduserer membranens egenresonanser, som ellers kan farge lyden i diskantområdet. Kobberkapselen på polstykket er en viktig innovasjon for å senke stemmespolens induktans, noe som gir en mer lineær frekvensgang og redusert faseforskyvning. CCAW-stemmespolen er lett og stiv, noe som muliggjør rask og presis membranbevegelse med minimal tap. Den interne trykkutjevningen med flytresistor sørger for at lufttrykket i bakre kammer reguleres mykt, noe som reduserer uønskede resonanser og bidrar til en jevn og naturlig diskantgjengivelse. Sammensatt gir konstruksjonen en stabil og detaljert topp med høy oppløsning.
Presis lydkarakter
Diskanten leverer en klar og transparent klang med en følsomhet på 94 dB, noe som gjør den effektiv i både små og større høyttalerkasser. Den lave resonansfrekvensen på 680 Hz gjør det mulig å integrere diskanten smidig med mellomtone og midbass, uten å låte skarp eller anstrengt. Takket være den skjermede neodymmotoren er den også egnet for bruk i komplekse høyttalerdesign hvor magnetisk forstyrrelse må unngås. Sølvlederne bidrar til ren og upåvirket signaloverføring, noe som er avgjørende for høyoppløst lydgjengivelse. Resultatet er en diskant med åpenhet, detaljrikdom og naturlig musikalitet.
Mål og montering
SB29RDNC-C000-4 har en frontdiameter på 72 mm og en innfellingsdiameter på 63 mm, noe som gjør den kompatibel med de fleste standardmonteringer. Monteringsdybden er 26,9 mm, noe som muliggjør fleksibel plassering også i mer kompakte kasser. Fire større skruehull og fire mindre gir stabil fastsetting og sikker montering. Frontplaten er designet for å minimere diffraksjon og bidra til jevn spredning av diskantlyden. Den gjennomtenkte mekaniske designen gjør den enkel å integrere i avanserte høyttalersystemer med høye krav til presisjon og finish.
Spesifikasjoner
Nominell impedans: 4 Ω
DC-motstand (Re): 3,0 Ω
Stemmespoleinduktans (Le): 0,05 mH
Effektiv membranflate (Sd): 9,6 cm²
Stemmespolediameter: 29,0 mm
Stemmespolehøyde: 2,0 mm
Luftgapshøyde: 2,5 mm
Lineær slaglengde (p-p): 0,5 mm
Bevegelig masse inkl. luft (Mms): 0,45 g
Fri luftresonans (Fs): 680 Hz
Følsomhet (2,83 V / 1 m): 94 dB
Mekanisk Q-faktor (Qms): 1,2
Elektrisk Q-faktor (Qes): 0,72
Total Q-faktor (Qts): 0,45
Kraftfaktor (Bl): 2,6 Tm
Effekttoleranse: 100 W (IEC 268-5, med høypassfilter 2600 Hz, 12 dB/okt)
Magnetisk flukstetthet: 1,2 T
Magnetvekt: 31 g
Nettovekt: 0,17 kg
Mål / montering
Utskjæring / innfellingsdiameter: Ø63,0 mm
Frontdiameter: Ø72,0 mm
Skruehull: 4 × Ø7,0 mm og 4 × Ø3,5 mm
Frontplate / flensmål: Ø55 mm intern referanse (mellom platen og hullet)
Monteringsdybde: 26,9 mm
