- 4 ohms nominell impedans
- Høy følsomhet på 92 dB ved 2,83 V og 1 meter
- Egenutviklet naturfiberkon fra SB Acoustics
- 35,5 mm ventilert CCAW talespole
- Svært lav talespoleinduktans på 0,14 mH
- Forlenget kobbersleeve på polstykket for forbedret motorlinæritet
- Støpt og ventilert aluminiumchassis
- 9,6 mm lineær slaglengde fra topp til topp
- Ventilert motor som reduserer varmeoppbygging og dynamisk kompresjon
- Selges stykkvis!

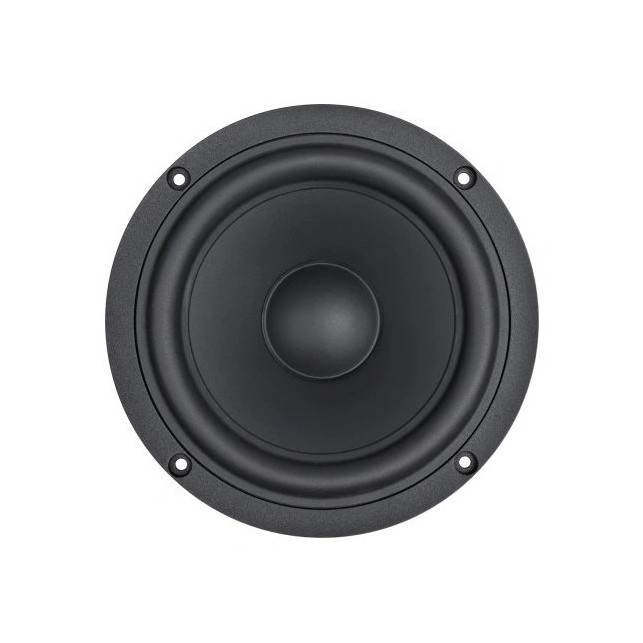

Naturfiberkon med fokus på hurtighet og kontroll
Konmaterialet i SB17NRX2L35-4 er utviklet og produsert av SB Acoustics og bygger på en blanding av naturfibre som gir en attraktiv balanse mellom lav masse, stivhet og intern demping. Membranet kombineres med en myk gummiopphengning med lav mekanisk demping, noe som hjelper konen å følge signalet uten å lagre unødvendig energi. Den effektive membranflaten på 118 cm² og den bevegelige massen på kun 13,5 gram bidrar til en livlig og direkte gjengivelse, samtidig som resonansfrekvensen på 41 Hz gir elementet brukbar kapasitet et godt stykke ned i bassområdet. Kombinasjonen passer særlig godt i konstruksjoner der mellombassens anslag, rytmikk og artikulasjon må formidles med høy tydelighet. Det er en konløsning som prioriterer både mekanisk presisjon og en naturlig musikalsk flyt.

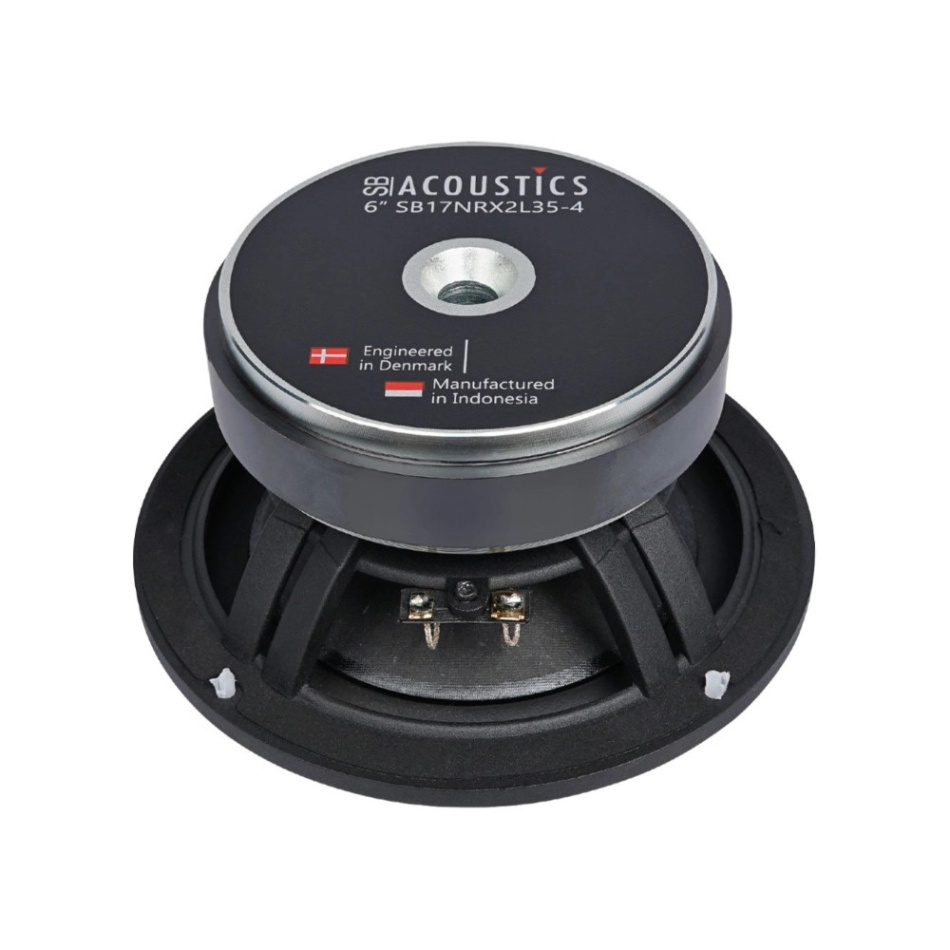

Kobbersleeve gir lav induktans og renere motoroppførsel
En sentral del av konstruksjonen er den store magnetmotoren med en forlenget kobbersleeve plassert over polstykket. Løsningen reduserer variasjoner i talespolens induktans og bidrar til den lave Le-verdien på kun 0,14 mH. Lav induktans er spesielt verdifull når et basselement skal arbeide rent også høyere opp i frekvensområdet, fordi motorens elektriske egenskaper da påvirker signalet mindre. Kraftfaktoren på 6,45 Tm gir samtidig god kontroll over den lette bevegelige massen. Med en Qts på 0,25 og en Qes på 0,26 viser parameterne tydelig at motoren har et fast grep om konebevegelsen. Det gir konstruktøren et element med høy elektrisk kontroll, god transientevne og forutsetninger for lav farging gjennom et bredt arbeidsområde.
Ventilert talespole for stabilitet ved høyere nivåer
Talespolen måler 35,5 mm i diameter og bruker lett CCAW-tråd på en ikke-ledende glassfiberbobbin. Kombinasjonen holder den bevegelige massen nede samtidig som den reduserer uønskede elektriske og mekaniske tap. Både talespolen og polstykket er ventilert for å forbedre luftstrømmen gjennom motoren. Når elementet arbeider med høyere effekt, transporteres varme mer effektivt bort fra talespolen, noe som reduserer risikoen for at den økende temperaturen endrer elementets elektriske egenskaper og dermed komprimerer dynamikken. Med en nominell effekttålighet på 60 watt og 9,6 mm lineær slaglengde fra topp til topp finnes god margin for realistiske lydtrykk i riktig avstemming. Ventilasjonen er derfor ikke bare en termisk detalj, men en viktig del av elementets evne til å beholde kontroll og dynamikk når musikken krever mer.

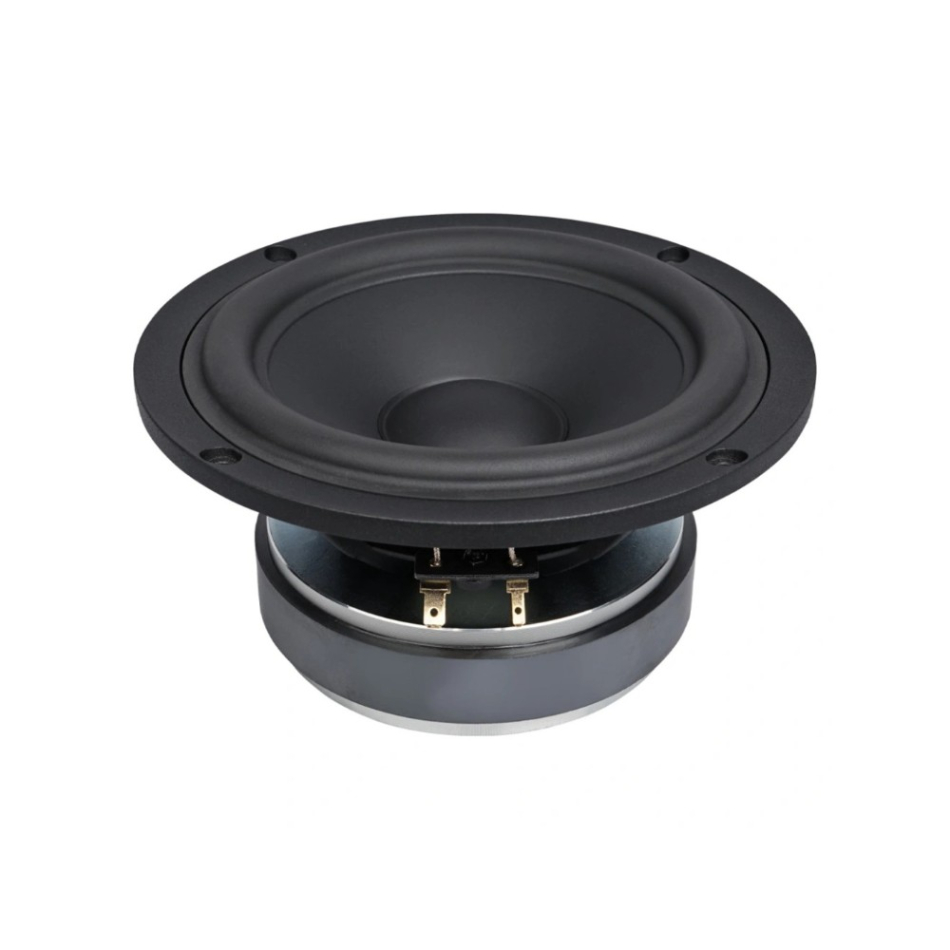

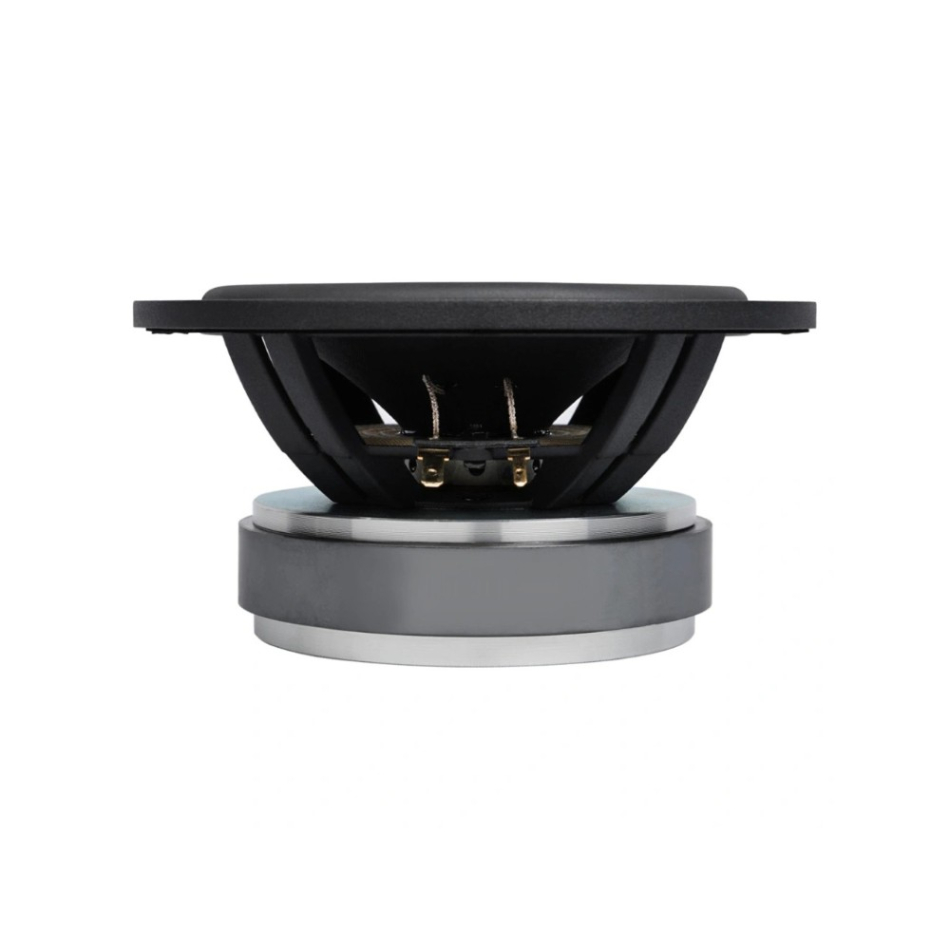

Støpt aluminiumchassis med stabil mekanisk grunn
Den mekaniske plattformen bygger på et støpt aluminiumchassis som kombinerer høy stivhet med generøs ventilasjon rundt motor og talespole. Et stabilt chassis er viktig fordi magnetmotor, oppheng og kon må beholde sin geometriske relasjon selv når membranet beveger seg med større amplitude. Ved å redusere uønsket flex og samtidig la luften bevege seg fritt bak konen skapes bedre forutsetninger for lav mekanisk farging og konsekvent funksjon. Elementet veier 2,32 kg, der magneten alene står for 0,89 kg, noe som sier litt om den relativt kraftige motorkonstruksjonen. Sammen med en magnetisk flukstetthet på 1,1 tesla og den lave totale Q-faktoren danner chassis og motor et robust grunnlag for høyttalerkonstruksjoner der presisjon og kontroll veier tyngre enn overdreven mekanisk demping.
Parametere og konstruksjonsmuligheter
Med en fri resonansfrekvens på 41 Hz, Vas på 21,9 liter og Qts på 0,25 har SB17NRX2L35-4 parametere som åpner for flere interessante høyttalerkonsepter. Den relativt lave totale Q-faktoren og den kraftige motoren gjør elementet særlig interessant når man vil arbeide med kontrollert bassgjengivelse og tydelig transientrespons. Compliance på 1,1 mm/N viser at opphengningen er relativt føyelig, mens den mekaniske Q-faktoren på 4,97 og den lave mekaniske tapen på 0,7 kg/s speiler en konstruksjon med begrenset mekanisk demping. DC-resistansen er 3,1 ohm, noe som er normalt for et nominelt 4 ohms element og bidrar sammen med den høye følsomheten til et lettdrevet system. For den som vil bygge en effektiv toveiskonstruksjon, en rask mellombass eller et kompakt system med høy motorkraft, tilbyr SB17NRX2L35-4 et svært gjennomtenkt teknisk grunnlag.
