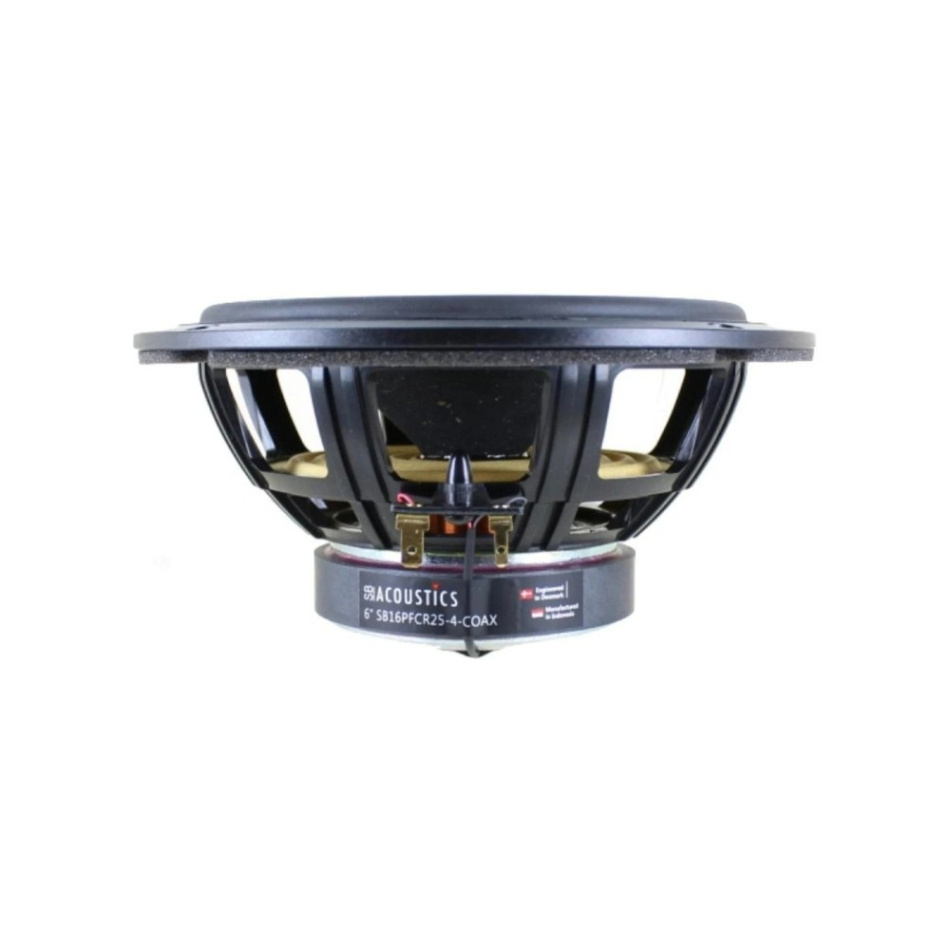

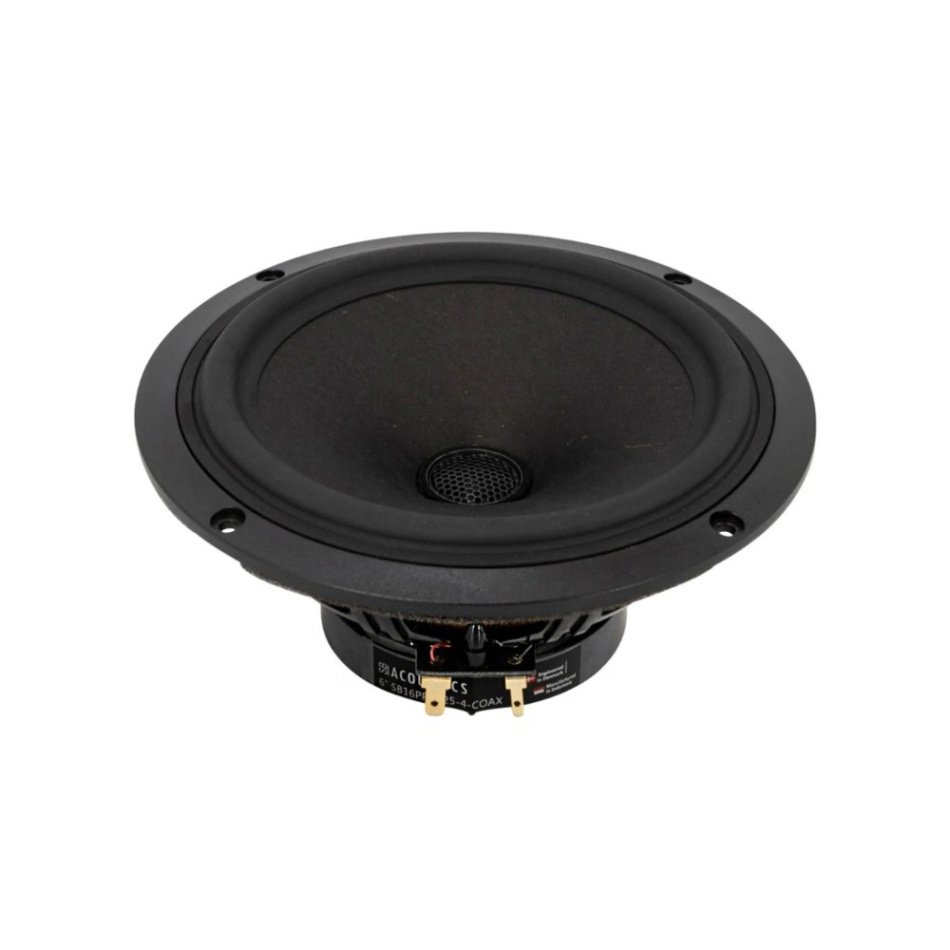

SB Acoustics SB16PFCR25-4-COAX er et 6-tommers koaksialelement for høyttalerkonstruksjoner der et sammenhengende lydbilde, god spredning og et kompakt format står høyt på ønskelisten. Her kombineres et mellomtone/basselement med SB Acoustics egen naturfiberkjegle og en sentralt plassert dome-diskant, noe som gjør at en stor del av frekvensområdet gjengis fra samme fysiske punkt. Resultatet gir gode forutsetninger for et stabilt lydbilde og en naturlig overgang mellom mellomtone og diskant, samtidig som konstruksjonen forenkler plasseringen av elementene på baffelen. Mellomtonens motorsystem er utviklet for god kontroll og transientrespons, med 36 Hz resonansfrekvens, Qts på 0,31 og en lineær slaglengde på 9,3 mm fra topp til topp. Det ventilerte og forsterkede plastchassiset gir samtidig god luftpassasje bak kjeglen. SB16PFCR25-4-COAX er derfor et interessant valg for alt fra kompakte 2-veis høyttalere til senterkanaler og andre bygg der koaksialprinsippets tydelige akustiske fordeler kommer til sin rett.

• 6-tommers koaksialelement med separat mellomtone/basselement og sentralt plassert dome-diskant
• 4 ohm nominell impedans for både mellomtone/bass og diskant
• 90 dB følsomhet i mellomtonen/bassen og 89 dB i diskanten
• Naturfiberkjegle utviklet og produsert av SB Acoustics
• Myk gummioppheng for smidig og kontrollert kjeglebevegelse
• 36 Hz resonansfrekvens og Qts på 0,31 for mellomtonen/bassen
• 9,3 mm lineær slaglengde fra topp til topp
• 40 W effekttålighet for mellomtonen/bassen i henhold til IEC 268-5
• Ventilert og forsterket plastchassis med god luftpassasje bak kjeglen
• Selges stykkvis!

To registre med felles akustisk sentrum
Den store fordelen med SB16PFCR25-4-COAX ligger i den koaksiale geometrien. Dome-diskanten er plassert midt i mellomtonen/bassen, noe som betyr at begge registrene arbeider fra stort sett samme akustiske sentrum. I en tradisjonell 2-veis konstruksjon sitter diskant og mellomtone/bass på ulik høyde på baffelen, noe som medfører avstandsforskjeller som konstruktøren må ta hensyn til i delefilter og lyttegeometri. Her blir den fysiske integreringen enklere, og det er gode forutsetninger for jevnere spredning og et mer fokusert lydbilde. Prinsippet er spesielt interessant i kompakte høyttalere, senterkanaler og andre konstruksjoner der lytteposisjonene varierer. Riktig implementert kan elementet skape en presentasjon der stemmer og instrumenter får tydelig plassering samtidig.

Naturfiberkjegle med kontroll og lav bevegelig masse
Mellomtonen/bassen bruker en naturfiberbasert kjegle som er utviklet og produsert av SB Acoustics. Materialvalget kombinerer lav vekt med god intern demping, to egenskaper som er viktige når samme element skal håndtere både bass og et stort område av mellomregisteret. Den bevegelige massen inkludert luftlast er 12,5 gram, samtidig som kraftfaktoren på 5,1 Tm gir motorsystemet god kontroll over kjeglebevegelsen. Den myke gummiopphenget tillater en lineær slaglengde på 9,3 mm fra topp til topp og bidrar til at elementet kan arbeide med brukbar dynamikk også lenger ned i frekvensområdet. Med en fri resonansfrekvens på 36 Hz, Vas på 31,3 liter og Qts på 0,31 finnes det dessuten gode muligheter for å bruke elementet i relativt kompakte og godt dempede kabinetløsninger. Det er en gjennomtenkt kombinasjon for et element som skal forene hurtighet i mellomregisteret med stødig kontroll lenger ned.

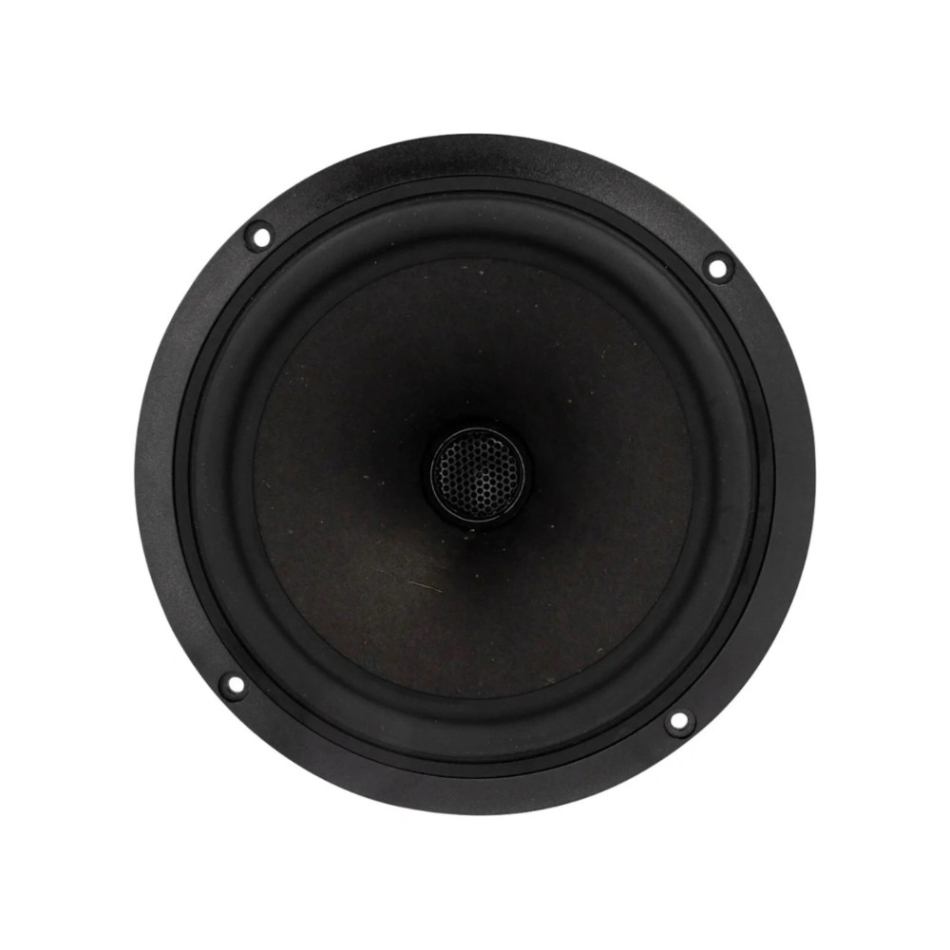

Dome-diskant integrert i mellomtonen/bassen
Diskanten er ikke bare plassert sentralt av praktiske grunner, men utgjør en viktig del av elementets akustiske oppbygning. Den separate dome-diskanten har 4 ohm nominell impedans, 89 dB følsomhet og en resonansfrekvens på 1300 Hz. Det gir konstruktøren et nyttig arbeidsområde for å skape en deling der diskanten kan overta uten at den koaksiale grunnideen går tapt. Siden diskanten befinner seg nær sentrum av mellomtonens/bassens kjegle, kan kjeglens form samtidig påvirke spredningen i området rundt delefrekvensen, noe som gjør filterutvikling og måling ekstra viktige for å få ut maksimal ytelse. Når delingen er riktig utformet, er belønningen en tydelig definert lydkilde med fin samstemmighet mellom registrene. Konstruksjonen passer derfor byggere som verdsetter muligheten til å arbeide med direktivitet, fase og lydbilde som en sammenhengende helhet.

Mekanisk konstruksjon tilpasset fri luftpassasje

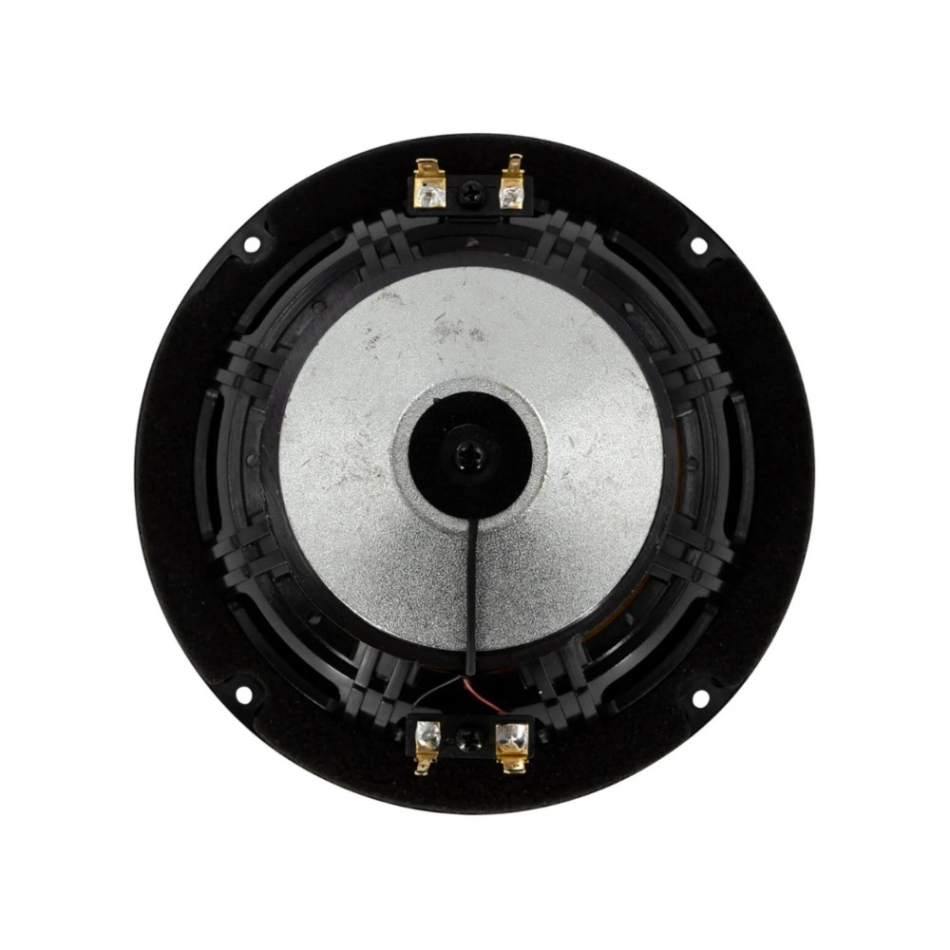

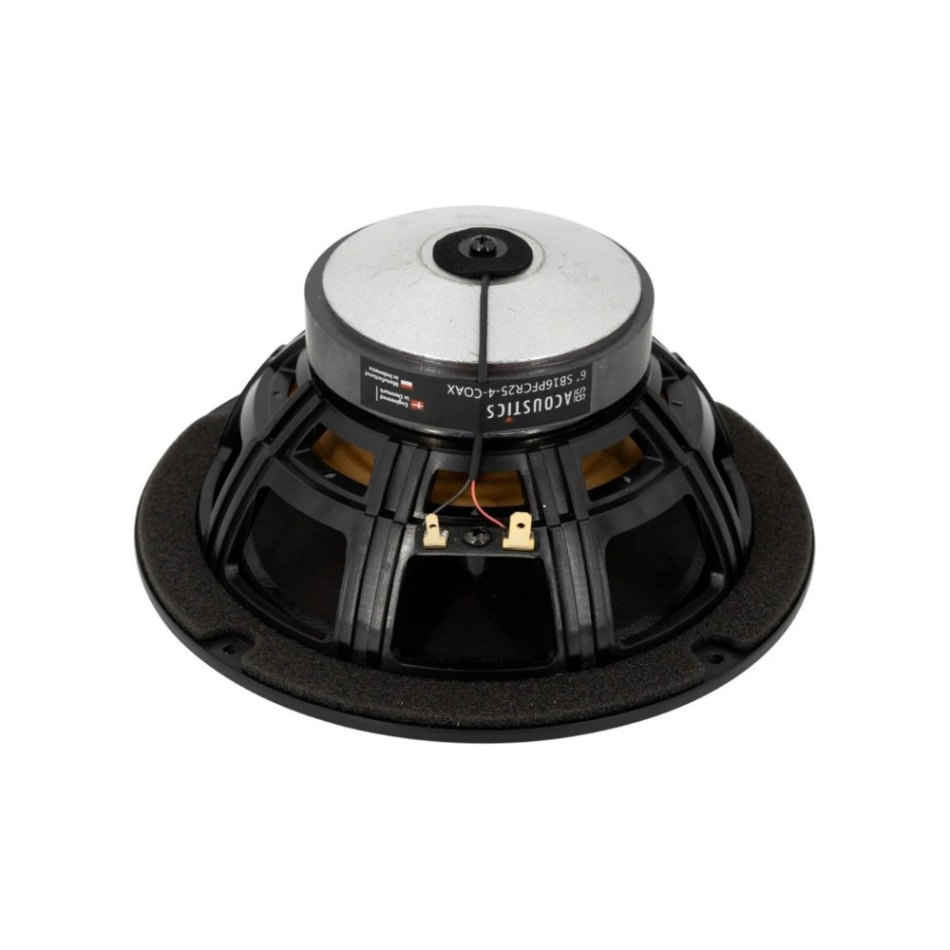

Chassiset i SB16PFCR25-4-COAX er laget av forsterket plast og har en åpen, ventilert utforming bak kjeglen. Hensikten er å redusere unødige hindringer for luftstrømmen fra membranets bakside og dermed begrense mekaniske refleksjoner som ellers kan farge gjengivelsen gjennom kjeglen. Samtidig holdes konstruksjonen relativt lett uten å gå på bekostning av den stabiliteten som kreves for at motorsystem og oppheng skal arbeide med korrekt geometri. Mellomtonens talespole måler 25,4 mm i diameter og kompletteres av diskantens 12,4 mm store talespole. Med 40 W effekttålighet for mellomtonen/bassen og 10 W for diskanten er dette først og fremst et element for gjennomtenkte hi-fi- og spesialbygg der presisjon, spredning og integrasjon verdsettes høyere enn ren maksimal lydnivå. Helheten er typisk for SB Acoustics' fokus på gjennomarbeidede tekniske løsninger tilgjengelige for seriøse høyttalerkonstruktører.
