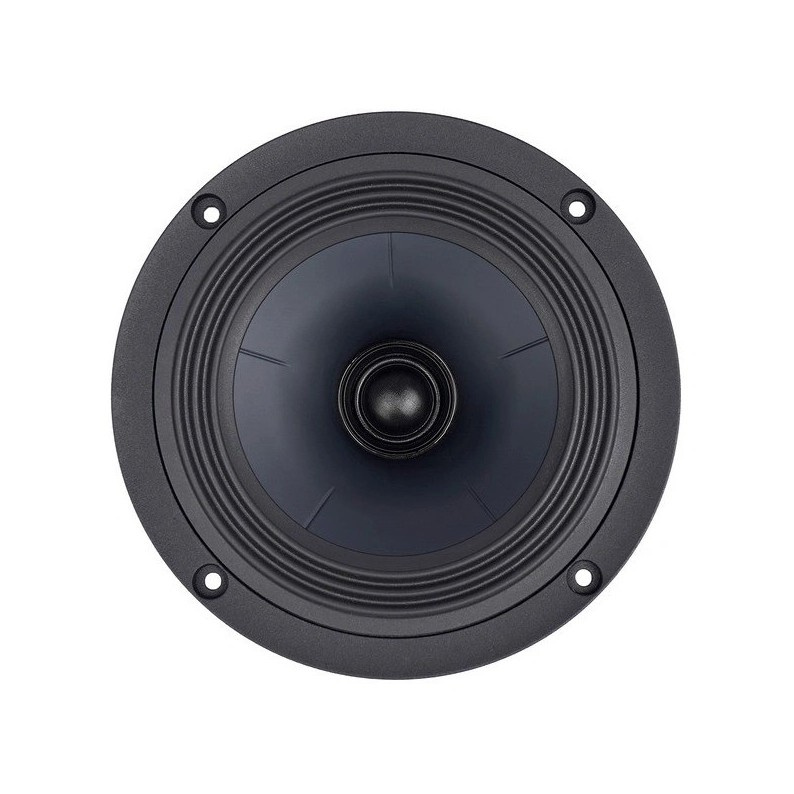

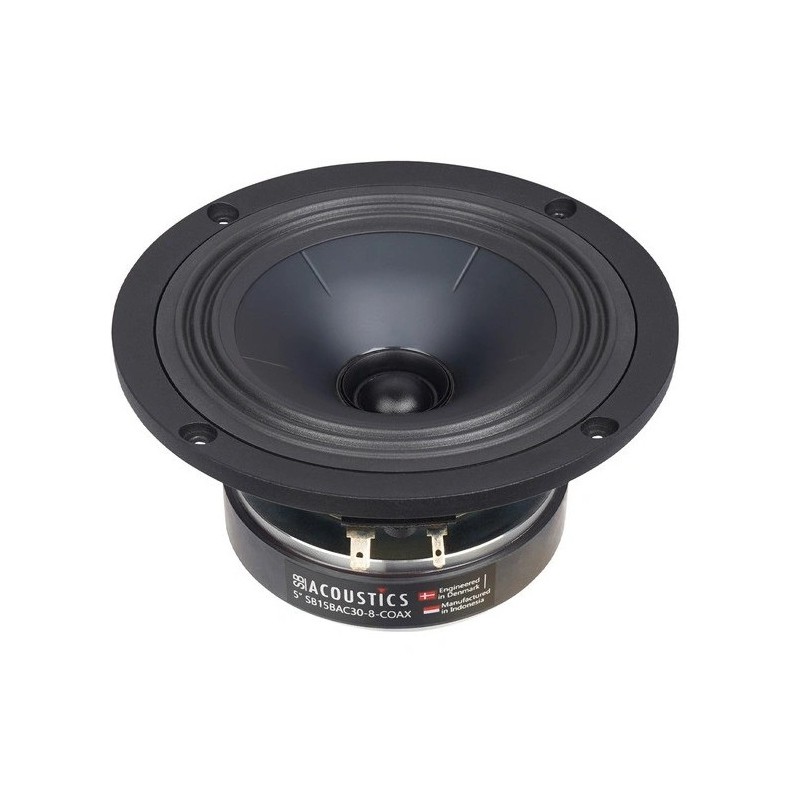

- 5-tommers koaksialelement med felles akustisk sentrum
- Stiv og geometrisk forsterket aluminiumskon
- Integrert 19,1 mm soft dome-diskant med neodymmotor
- 8 ohm nominell impedans for bass/mellomregister og 4 ohm for diskant
- Følsomhet på 86 dB for bass/mellomregister og 90,3 dB for diskant
- Forlenget kobberhylse på polstykket for lav induktans og forvrengning
- Lett CCAW-talspole på glassfiberbobbin

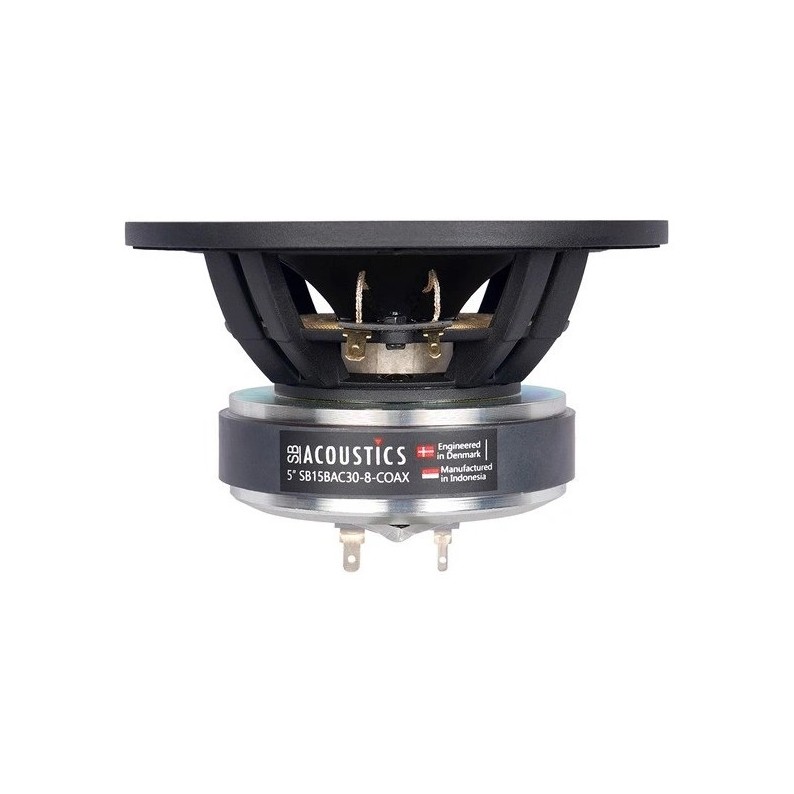

- Støpt og ventilert aluminiumschassis med høy mekanisk stabilitet
- 6,0 mm lineær slaglengde topp til topp
- Selges stykkvis!
Koaksial geometri for fokusert stereobilde
Den store styrken hos SB15BAC30-8-COAX ligger i den koaksiale oppbygningen. Diskanten er plassert i sentrum av bass- og mellomregisterkonen, noe som gjør at registrene stråler fra i praksis samme punkt. Det gir konstruktøren bedre forutsetninger for å skape et stabilt lydbilde med tydelig plassering av stemmer og instrumenter, samtidig som overgangen mellom registrene kan oppleves mer sammenhengende enn med tradisjonelt separate elementer. Den lavprofilerte gummiopphenget reduserer dessuten forstyrrende geometriske overganger nær konens ytterkant og bidrar til en renere oppførsel høyere oppe i arbeidsområdet. For kompakte monitorer, senterhøyttalere eller andre konstruksjoner der jevn spredning og nøyaktig perspektiv er viktige egenskaper, gir den koaksiale prinsippen tydelige konstruksjonsmessige fordeler.
Aluminiumskon og motor med lav induktans
Bass- og mellomregisterdelen bruker en geometrisk forsterket aluminiumskon med høy stivhet i forhold til vekten. Formålet er å holde konebevegelsen godt kontrollert og flytte uønskede oppbrytninger til et område der de enklere kan håndteres med riktig delefilter. Motoren er utstyrt med en forlenget kobberhylse på polstykket som hjelper til med å stabilisere impedansforløpet og redusere variasjoner i talspolens induktans når konen beveger seg. Med en induktans på bare 0,13 mH finnes gode forutsetninger for ren gjengivelse gjennom mellomregisteret. Den lette CCAW-talspolen på glassfiberbobbin holder den bevegelige massen nede samtidig som konstruksjonen tilbyr god termisk og mekanisk holdbarhet. Resultatet er et element som kombinerer rask respons med høy kontroll og lav farging.
Tilpasset gjennomtenkte kompakte konstruksjoner
Med en resonansfrekvens på 43 Hz, en Qts på 0,36 og et ekvivalent volum på 17,5 liter har bass- og mellomregisterdelen parametere som gir konstruktøren flere interessante muligheter i relativt kompakte kabinetter. Den effektive konarealet er 80 cm² og den lineære slaglengden er 6,0 mm topp til topp, noe som gir et anvendelig arbeidsområde for mindre toveissystemer der god basskontroll er viktigere enn ekstreme lydtrykk. Diskanten har en egen resonansfrekvens på 1120 Hz og en høyere følsomhet på 90,3 dB, noe som må tas i betraktning ved filterdimensjoneringen. Med separate impedanser og effekttålighet for de to registrene er SB15BAC30-8-COAX først og fremst et element for konstruktøren som vil kunne optimalisere hver del av systemet og utnytte koaksialprinsippets fulle potensial.
Tekniske spesifikasjoner
Type: 5-tommers koaksialelement
Konmateriale: Aluminium
Nominell impedans bass/mellomregister: 8 ohm
Nominell impedans diskant: 4 ohm
Følsomhet bass/mellomregister: 86 dB, 2,83 V/1 m
Følsomhet diskant: 90,3 dB, 2,83 V/1 m
Effekttålighet bass/mellomregister: 40 W
Effekttålighet diskant: 25 W
Talspolediameter bass/mellomregister: 30,5 mm
Talspolediameter diskant: 19,1 mm
Lineær slaglengde: 6,0 mm topp til topp
Ytterdiameter: 150 mm
Monteringshull: 138 mm
Monteringsdybde: 96,1 mm
Vekt: 1,55 kg
Thiele/Small-parametere
DC-resistans, Re: 5,7 ohm
Talspoleinduktans, Le: 0,13 mH
Effektiv kolvyta, Sd: 80 cm²
Resonansfrekvens bass/mellomregister, Fs: 43 Hz
Mekanisk Q-faktor, Qms: 4,80
Elektrisk Q-faktor, Qes: 0,39
Total Q-faktor, Qts: 0,36
Ekvivalent volum, Vas: 17,5 liter
Resonansfrekvens diskant, Fs: 1120 Hz
