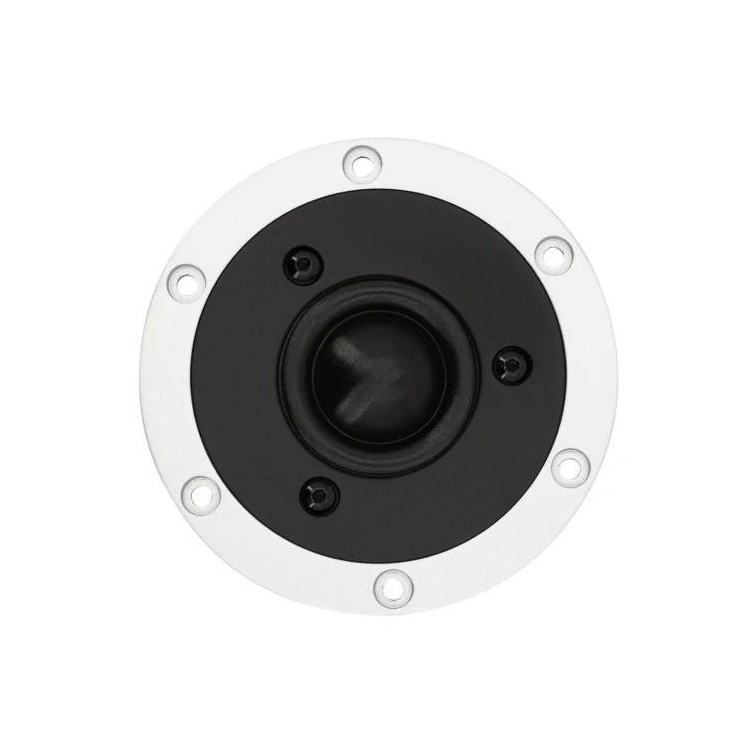

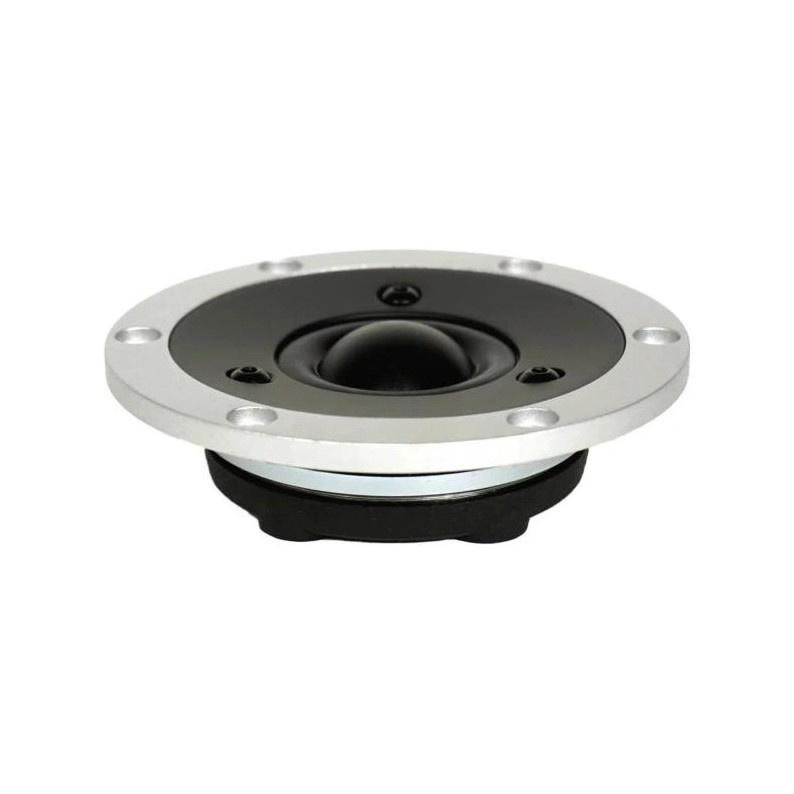

SB Acoustics Satori TW29DN er en 29 mm tekstildiskant utviklet for høyttalerkonstruksjoner der høy følsomhet, lav forvrengning og stor frihet i filterarbeidet står høyt på ønskelisten. Som en del av SB Acoustics påkostede Satori-serie kombinerer den en lett tekstildome med et kraftig neodymmotorsystem, doble kobberhylser og avansert kontroll av lufttrykket bak membranen. Resultatet er en diskant som reagerer raskt på små signalvariasjoner, men samtidig har kapasitet til å gjengi kraftige transienter med bevart kontroll. Følsomheten på hele 96,5 dB ved 2,83 V og en resonansfrekvens på lave 650 Hz gir konstruktøren uvanlig gode muligheter til å tilpasse delefrekvens og filtertopologi etter det øvrige systemet. Den svært lave talespoleinduktansen bidrar dessuten til en forutsigbar elektrisk oppførsel og en ren gjengivelse høyt oppe i frekvens. TW29DN passer derfor like godt i avanserte toveis-konstruksjoner som i større flerveissystemer der dynamikk, oppløsning og lav farging er sentrale egenskaper.

• 29 mm tekstildome med 4 ohm nominell impedans
• Meget høy følsomhet på 96,5 dB ved 2,83 V og 1 meter
• Lav resonansfrekvens på 650 Hz gir stor frihet ved filterkonstruksjon
• Doble kobberhylser reduserer talespoleinduktansen til bare 0,02 mH
• Kraftig neodymmotorsystem med T-formet polstykke
• Dobbel balansert kompresjonskammer kontrollerer lufttrykket bak domen
• Lett CCAW-talespole bidrar til lav bevegelig masse og rask respons
• Todelt aluminiumsfront med mekanisk avkobling
• Effekttålighet på 80 watt i henhold til IEC 268-5
• Selges stykkvis!

Motorsystem med lav induktans og høy kontroll
Bak TW29DNs høye følsomhet finnes et effektivt neodymmotorsystem med T-formet polstykke og en magnetisk flukstetthet på 1,5 tesla. Konstruksjonen gir den 29 mm store talespolen en sterk og kontrollert drivkraft, samtidig som den bevegelige massen holdes nede. Talespolen er viklet med lett CCAW-tråd, og den totale bevegelige massen inkludert luft er bare 0,45 gram. To kobberhylser i motorsystemet reduserer talespoleinduktansen til svært lave 0,02 mH. Det reduserer induktansrelaterte variasjoner i impedans og fase og skaper bedre forutsetninger for lav forvrengning og jevn oppførsel over arbeidsområdet. Kraftfaktoren på 3,1 Tm viser samtidig at den lette bevegelige enheten har solid elektromagnetisk kontroll bak seg. For konstruktøren innebærer det en diskant som er både effektiv og elektrisk veloppdragen.

Dobbel kammer gir domen riktig arbeidsmiljø
En diskantdomes oppførsel bestemmes ikke bare av selve membranen. Luftvolumet bak domen har stor betydning for resonansfrekvens, demping og hvordan elementet oppfører seg nær den nedre delen av arbeidsområdet. TW29DN bruker derfor doble balanserte kompresjonskamre sammen med et dempet bakkammer i støpt aluminium. Magnetstrukturen er grunn og utformet for å la luften bevege seg effektivt mellom dome og kammer uten unødige innsnevringer. Løsningen bidrar til den lave resonansfrekvensen på 650 Hz og gir et mekanisk system med kontrollert resonans. Med et Qts på 0,43 og Qms på 1,66 finnes gode forutsetninger for en ren overgang mellom elementets mekaniske og elektriske arbeidsområder. I praksis gir konstruksjonen større frihet når diskanten skal integreres med et mellomregister eller bassmellomregister.

96,5 dB åpner for dynamiske konstruksjoner
Med en følsomhet på 96,5 dB ved 2,83 V og 1 meter hører TW29DN til de mer effektive alternativene for avanserte hifi-bygger. Den høye følsomheten gjør den særlig interessant sammen med effektive bass- og mellomtoneelementer, men gir også god margin for nivåtilpasning i det passive delefilteret. Det betyr at konstruktøren ikke trenger å presse diskanten for å nå høye lydtrykk, noe som igjen skaper gunstige forutsetninger for lav termisk og mekanisk belastning. Effekttåligheten er oppgitt til 80 watt i henhold til IEC 268-5 ved høypassfiltrering fra 2600 Hz med et andreordens Butterworth-filter. Den lave resonansfrekvensen betyr ikke at elementet automatisk skal deles ekstremt lavt, men den gir en romslig sikkerhetsmargin og stor fleksibilitet når filter, spredning og integrasjon skal optimaliseres som en helhet.

Stabil aluminiumsfront og smidige monteringsmål

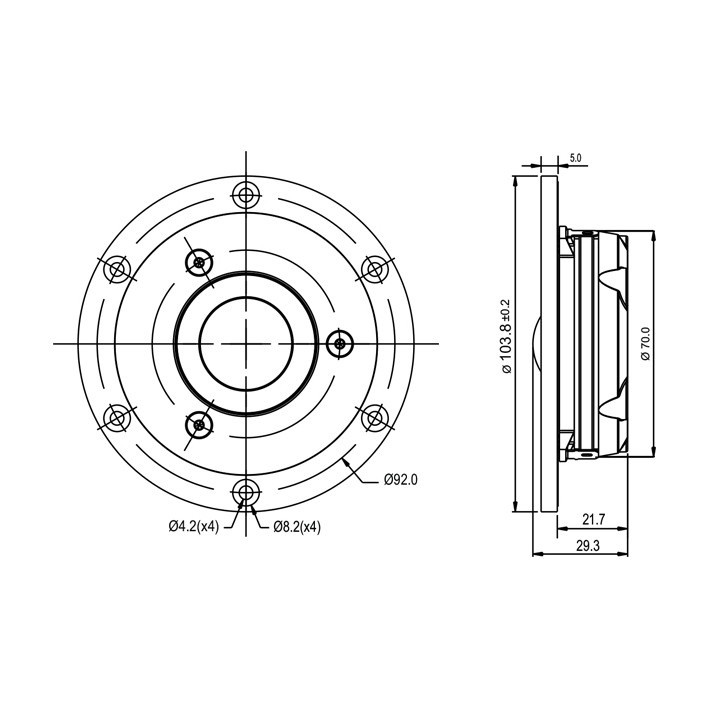

TW29DN bruker en todelt frontkonstruksjon i aluminium der delene er mekanisk avkoblet fra hverandre. Det gir en stiv innfesting for elementet samtidig som uønsket overføring av mekanisk energi kan begrenses. Ytterdiameteren er 103,8 mm, mens selve frontplaten måler 92 mm i diameter. For innfelling kreves et hull på 70 mm, og dybden bak fronten er bare cirka 29,3 mm, noe som gjør elementet relativt lett å plassere også i kabinett der plassen bak baffelen er begrenset. Fronttykkelsen er 5 mm, og nettovekten ender på 0,39 kg. Kombinasjonen av kompakt byggedybde, robust mekanisk konstruksjon og et avansert motorsystem gjør TW29DN til et fleksibelt utgangspunkt for høyttalerbyggeren som vil forene praktisk installasjon med høyt teknisk ambisjonsnivå.
