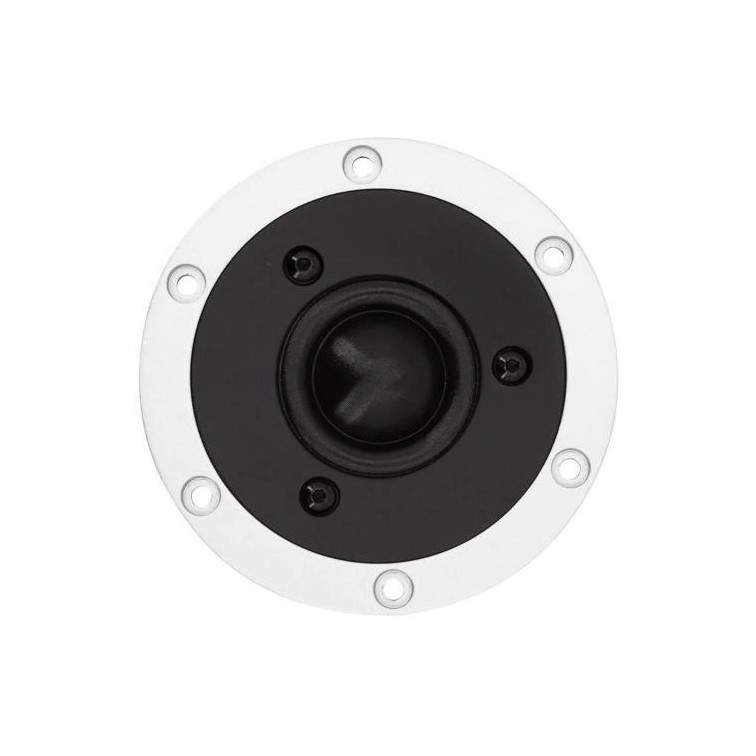

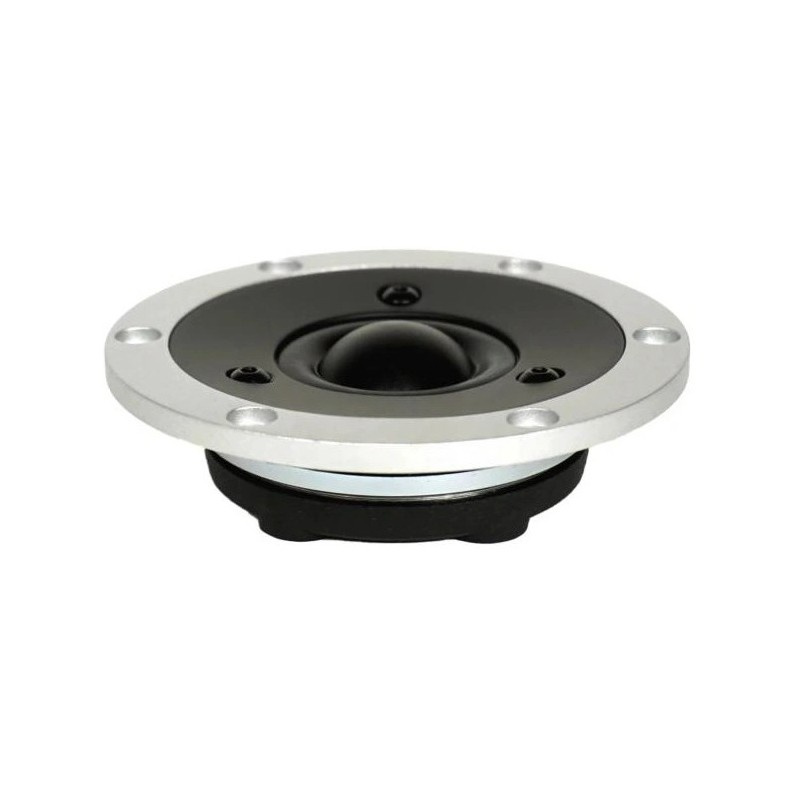

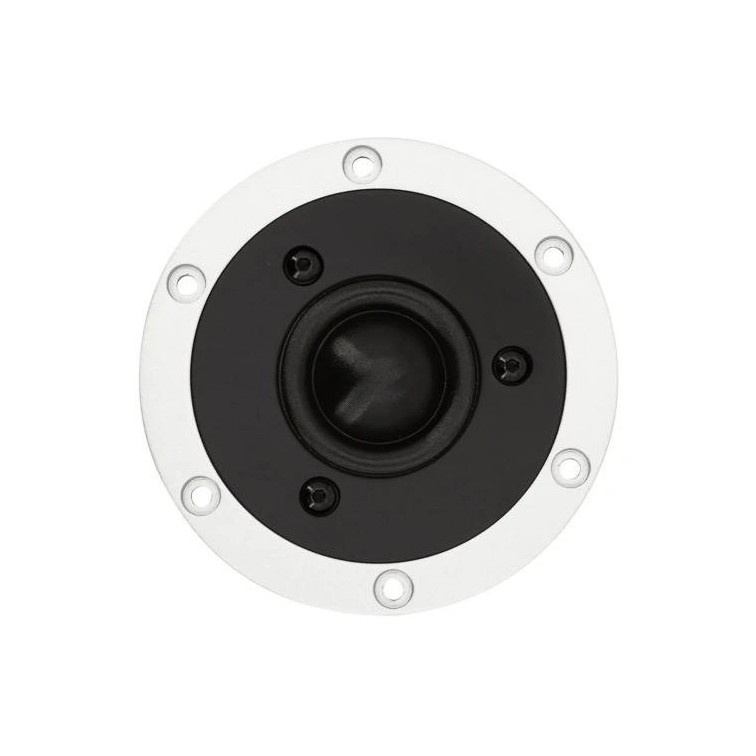

SB Acoustics Satori TW29D er en avansert 29 mm tekstildiskant for høyttalerkonstruksjoner der lav forvrengning, høy følsomhet og et generøst arbeidsområde står høyt på ønskelisten. Som en del av Satori-serien kombinerer TW29D gjennomarbeidet mekanikk med et motorsystem utviklet for å bevare kontroll og linearitet også når lydnivået stiger. Den store tekstildomen arbeider sammen med doble balanserte kompresjonskamre og et omsorgsfullt dempet bakre kammer i støpt aluminium, noe som gir resonansen gode forutsetninger for å klinge av kontrollert. To kopperkapper reduserer samtidig talespolens induktans til svært lave 0,02 mH og bidrar til en jevn elektrisk oppførsel med liten fasevridning. Med 93 dB følsomhet, en resonansfrekvens på 600 Hz og mulighet for deling fra omkring 2600 Hz passer TW29D utmerket i ambisiøse toveis- og flerveiskonstruksjoner der diskanten skal gjengi detaljer med presisjon uten å miste ro, kropp eller musikalsk naturlighet.

• 29 mm tekstildome med 4 ohm nominell impedans
• Høy følsomhet på 93 dB ved 2,83 V/1 m
• Lav resonansfrekvens på 600 Hz gir stor frihet ved deling
• Doble kopperkapper gir kun 0,02 mH talespoleinduktans
• Doble balanserte kompresjonskamre for kontrollert akustisk belastning
• Dempet bakre kammer i støpt aluminium
• To-delt aluminiumfront med mekanisk avkobling fra baffelen
• Lett CCAW talespole og sølvleder
• 80 W effekttålighet i henhold til IEC 268-5 ved angitt høypassdeling
• Selges stykkvis!

Motorsystem bygget for lav forvrengning
TW29D bruker et metningskontrollert magnetsystem med T-formet polstykke, utformet for å gi talespolen et så lineært arbeidsområde som mulig. Konstruksjonen hjelper til med å begrense magnetisk modulasjon når membranen beveger seg og bidrar dermed til lavere forvrengning, særlig når diskanten utsettes for høyere nivåer. To kopperkapper i motorsystemet reduserer variasjonene i induktans og holder Le nede på bare 0,02 mH. Resultatet er en elektrisk oppførsel som forblir stabil over et bredt frekvensområde, med liten fasevridning og gode forutsetninger for et velkontrollert delefilter. Den lette CCAW-talespolen bidrar samtidig til lav bevegelig masse og rask respons. Sammen skaper disse løsningene en diskant som kan gjengi små transienter og fine overtoner med tydelighet, samtidig som den beholder et rolig og kontrollert uttrykk når musikken blir mer krevende.

Doble kamre gir kontrollert resonans

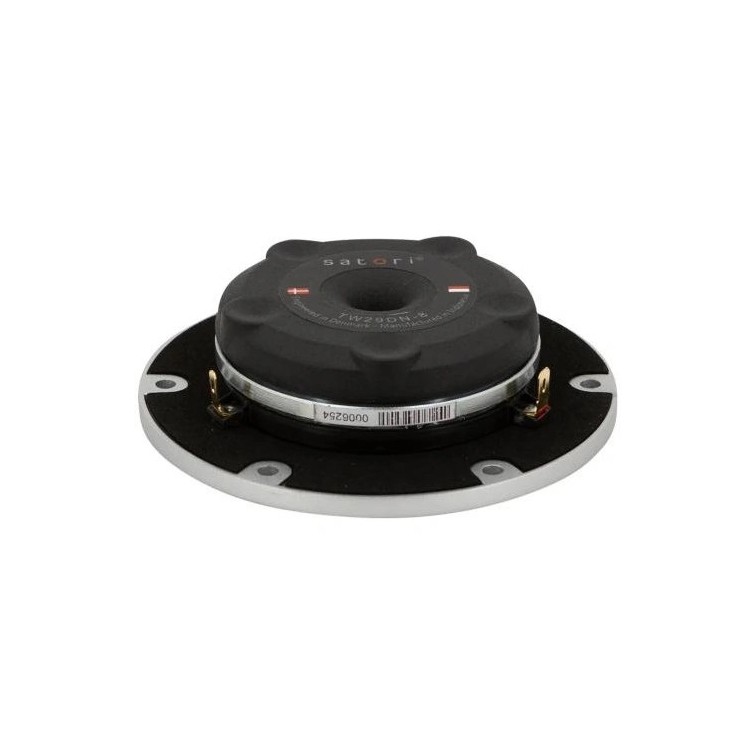

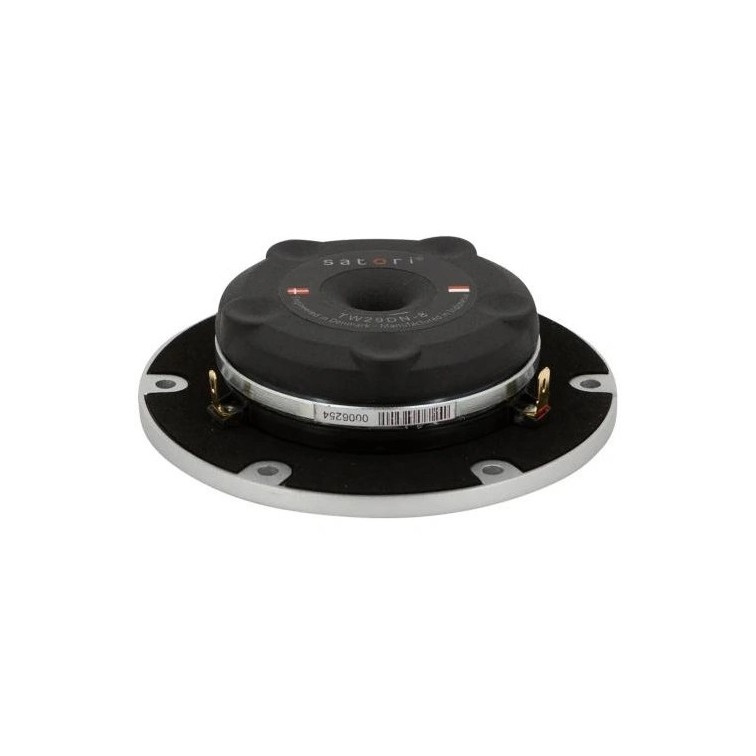

Bak tekstildomen finnes en gjennomarbeidet akustisk konstruksjon med doble balanserte kompresjonskamre og en separat dempet bakre volum. Den strømningsoptimaliserte ventilasjonen leder energien fra baksiden av talespolen videre til aluminiumskammeret og reduserer uønsket kompresjon bak membranen. Ved å kontrollere luftstrømmen og dempe interne resonanser kan domen arbeide friere, noe som bidrar til den lave resonansfrekvensen på 600 Hz. Dette er en viktig egenskap for konstruktøren fordi den gir større fleksibilitet ved valg av delefrekvens og filterkarakter. SB Acoustics oppgir 2600 Hz med 12 dB per oktav som grunnlag for den spesifiserte effekttåligheten på 80 W i henhold til IEC 268-5. Kombinasjonen av lav resonans, god ventilasjon og kontrollert bakre belastning gir TW29D et uvanlig brukbart arbeidsområde for en tekstildiskant i denne størrelsen.

Mekanisk avkobling for et renere arbeidsmiljø

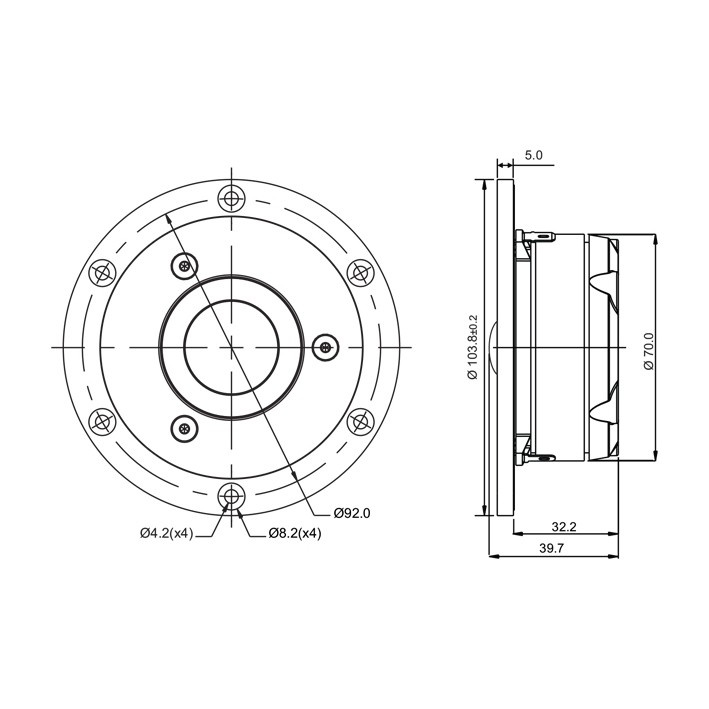

Også frontplaten er en aktiv del av TW29D-konstruksjonen. Den består av to deler i aluminium der selve diskanten er mekanisk avkoblet fra den ytre monteringsdelen. Hensikten er å redusere overføringen av vibrasjoner fra høyttalerens baffel til diskantens følsomme membran og motorsystem. I en høyttaler med kraftige bass- og mellomtoneelementer kan slike vibrasjoner ellers farge gjengivelsen og skape mekaniske forstyrrelser som ikke har sitt opphav i musikksignalet. Den stabile aluminiumskonstruksjonen gir samtidig en nøyaktig geometrisk referanse for montering og bidrar til en robust helhet. Med en innfellingsdiameter på 70 mm og en monteringsdybde på omtrent 39,7 mm er TW29D relativt enkel å integrere i mange avanserte konstruksjoner. Det er et eksempel på hvordan Satori-serien arbeider med både elektrisk, akustisk og mekanisk kontroll for å skape bedre forutsetninger for selve lydgjengivelsen.

Tekniske parametere og spesifikasjoner
TW29D har en DC-resistans på 3,0 ohm og en nominell impedans på 4 ohm. Talespoleinduktansen er svært lave 0,02 mH, mens det effektive membranarealet er oppgitt til 9,6 cm². Den bevegelige massen inkludert luft er 0,45 gram og den frie resonansfrekvensen ligger på 600 Hz. Qms er 2,20, Qes 1,27 og Qts 0,81, med en kraftfaktor på 2,0 Tm. Den 29 mm store talespolen har en lineær slaglengde på 0,5 mm topp til topp. Følsomheten er oppgitt til 93 dB ved 2,83 volt og en meters avstand, noe som gjør elementet lett å kombinere også med relativt følsomme mellomtoner og basser. Effekttåligheten er spesifisert til 80 W i henhold til IEC 268-5 når diskanten høypassfiltreres ved 2600 Hz med 12 dB per oktav. Nettovekten er 0,55 kg, noe som også vitner om den solide motor- og kammerkonstruksjonen.
