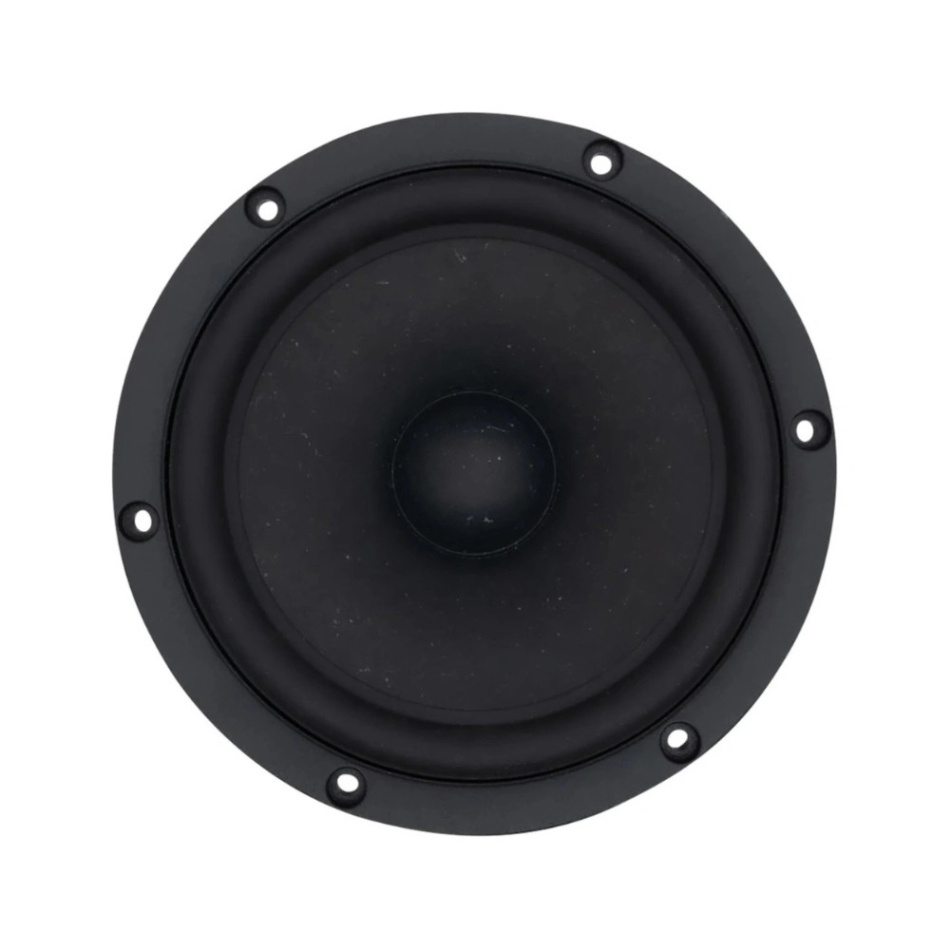

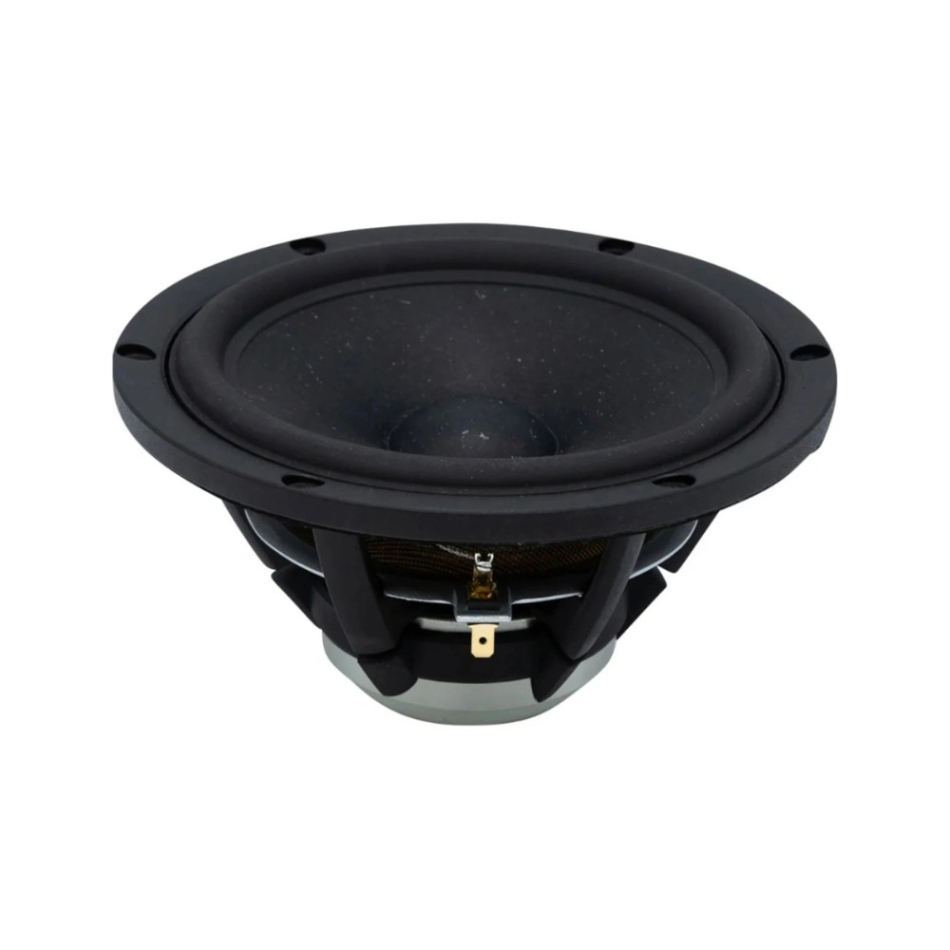

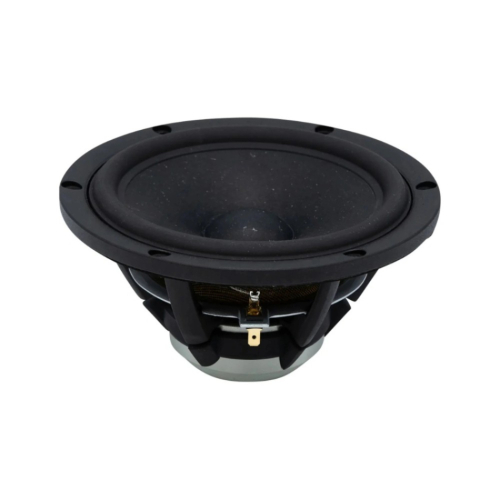

SB Acoustics Satori MW16P-12 er et 6,5-tommers mellomtone-/bass-element utviklet for ambisiøse hi-fi-konstruksjoner der lav forvrengning, rask respons og en naturlig tonalbalanse står høyt på kravlisten. Som en del av SB Acoustics påkostede Satori-serie kombinerer MW16P-12 en lett kon av Egyptian Papyrus fiber med en kraftig neodymmotor og en nøye optimalisert opphenging. Resultatet er et element som kan følge små dynamiske variasjoner med høy presisjon, samtidig som det beholder kontroll når konutslagene øker. Den lave bevegelige massen på 11,5 gram bidrar til god transientrespons, mens kraftfaktoren på 7,4 Tm og den lineære slaglengden på 12,4 mm fra topp til topp gir gode forutsetninger for både kontrollert bass og et åpent mellomregister. Med 12 ohms nominell impedans egner elementet seg dessuten godt for konstruksjoner der flere elementer skal kombineres, eller der konstruktøren ønsker å arbeide med en høyere systemimpedans. MW16P-12 er kort sagt et gjennomarbeidet verktøy for høyttalerbyggeren som vil forene teknisk presisjon med en levende og troverdig lyd.

• 6,5-tommers Satori mellomtone-/bass-element med 12 ohms nominell impedans
• Lett kon av Egyptian Papyrus fiber for rask og naturlig gjengivelse
• Neodymmotor med forlenget kobberhylse for lav induktans og forvrengning
• 12,4 mm lineær slaglengde fra topp til topp
• Lav bevegelig masse på 11,5 gram for god transientrespons
• CCAW talespole på ikke-ledende glassfiberbobbin
• Myk gummiopphenging og BIMAX spider for kontrollert konbevegelse
• Ventilert støpt aluminiumchassis med lav mekanisk påvirkning
• 30,6 Hz resonansfrekvens og Qts 0,37 gir gode muligheter for fleksibel kassedesign
• Selges stykkvis!

Papyruskon med lav masse og naturlig klang
Konen i MW16P-12 er laget av Egyptian Papyrus fiber, et materiale som SB Acoustics bruker for å kombinere lav vekt med god intern demping. Den effektive konarealen er 119 cm² og den totale bevegelige massen inkludert luft utgjør bare 11,5 gram. Det gir membranet gode forutsetninger for å akselerere og bremse raskt, noe som merkes i gjengivelsen av transienter, rytmiske forløp og små dynamiske nyanser. Samtidig bidrar fibermaterialets dempende egenskaper til å holde uønskede resonanser under kontroll når elementet arbeider gjennom mellomregisteret. Resultatet er en gjengivelse som kan låte både detaljert og avslappet, med tydelig struktur i instrumenter og stemmer uten at presentasjonen blir hard eller påtrengende. Det er nettopp kombinasjonen av hurtighet og naturlig klang som gjør MW16P-12 spesielt interessant i seriøse to- og treveis-konstruksjoner.

Motorsystem bygget for lav forvrengning

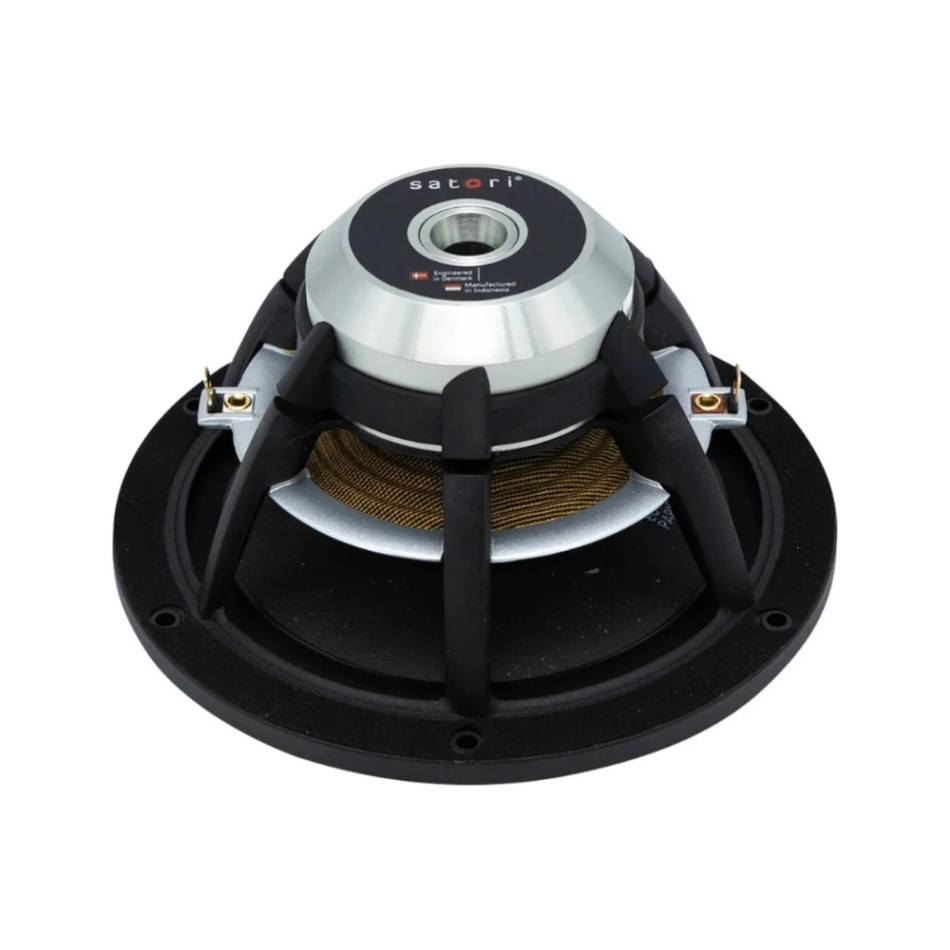

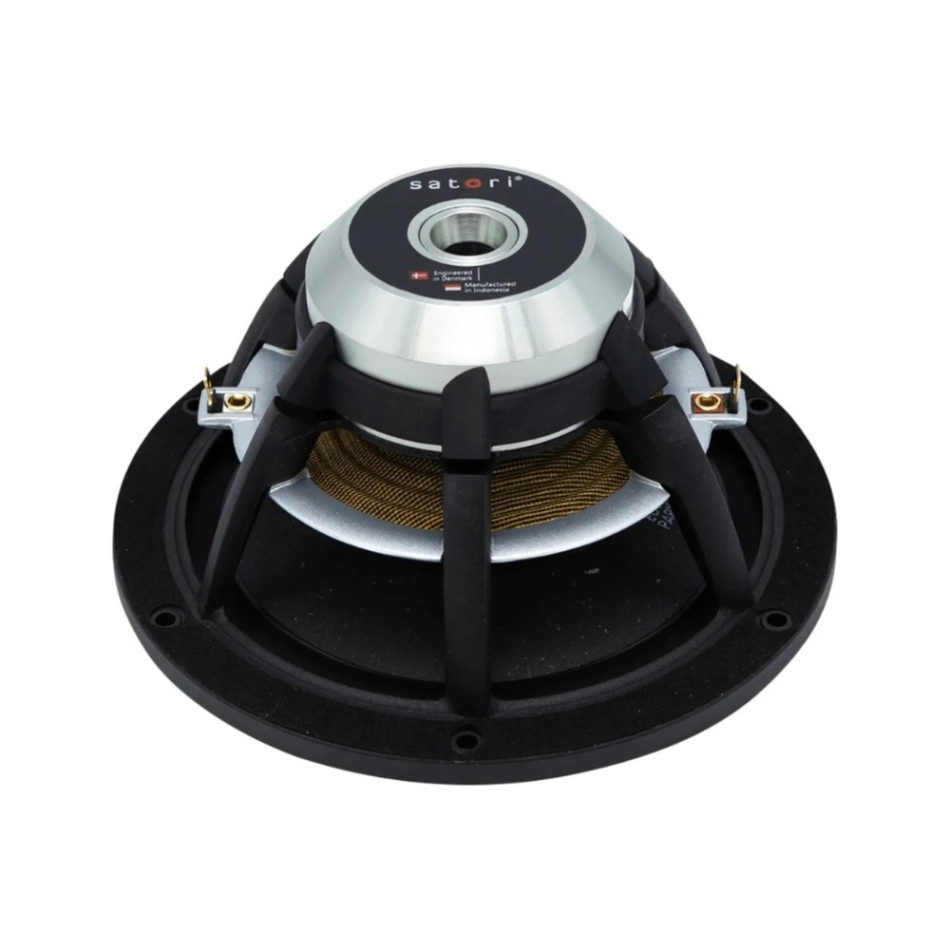

Bak konen sitter et avansert motorsystem med neodymmagnet, lett CCAW talespole og en forlenget kobberhylse rundt polstykket. Kobberhylsen bidrar til å stabilisere magnetfeltet og holde talespoleinduktansen nede på 0,19 mH, noe som igjen bidrar til en mer lineær oppførsel over frekvensområdet og lavere forvrengning. Talespolen har en diameter på 35,5 mm og er viklet på en ikke-ledende glassfiberbobbin. Konstruksjonen reduserer virvelstrømmer og uønskede elektriske effekter, samtidig som vekten holdes nede. Kraftfaktoren på 7,4 Tm gir motoren god kontroll over membranet, både ved små signaler og når konutslagene øker. Samlet skaper disse løsningene et element som arbeider med høy presisjon og som bevarer detaljer og dynamikk selv når musikken blir mer kompleks.

Kontrollert slaglengde og effektiv ventilasjon
MW16P-12 tilbyr en lineær slaglengde på 12,4 mm fra topp til topp, noe som er en viktig egenskap for et mellomtone-/bass-element som skal kunne kombinere lavfrekvent kapasitet med lav forvrengning. Den myke gummiopphengingen arbeider sammen med SB Acoustics BIMAX spider for å styre konen symmetrisk gjennom bevegelsesområdet. Med en mekanisk compliance på 2,35 mm/N og en fri resonansfrekvens på 30,6 Hz finnes gode forutsetninger for dyp og kontrollert bass i en korrekt dimensjonert kasse. Både polkjerne og talespolebobbin er ventilert for å redusere luftkompresjon og forbedre kjølingen når elementet belastes. Det hjelper elementet å beholde sitt dynamiske beteende også ved høyere lydnivåer og reduserer risikoen for at kompresjon skal gjøre gjengivelsen treg eller tilbakeholden.

Aluminiumchassis med mekanisk stabilitet

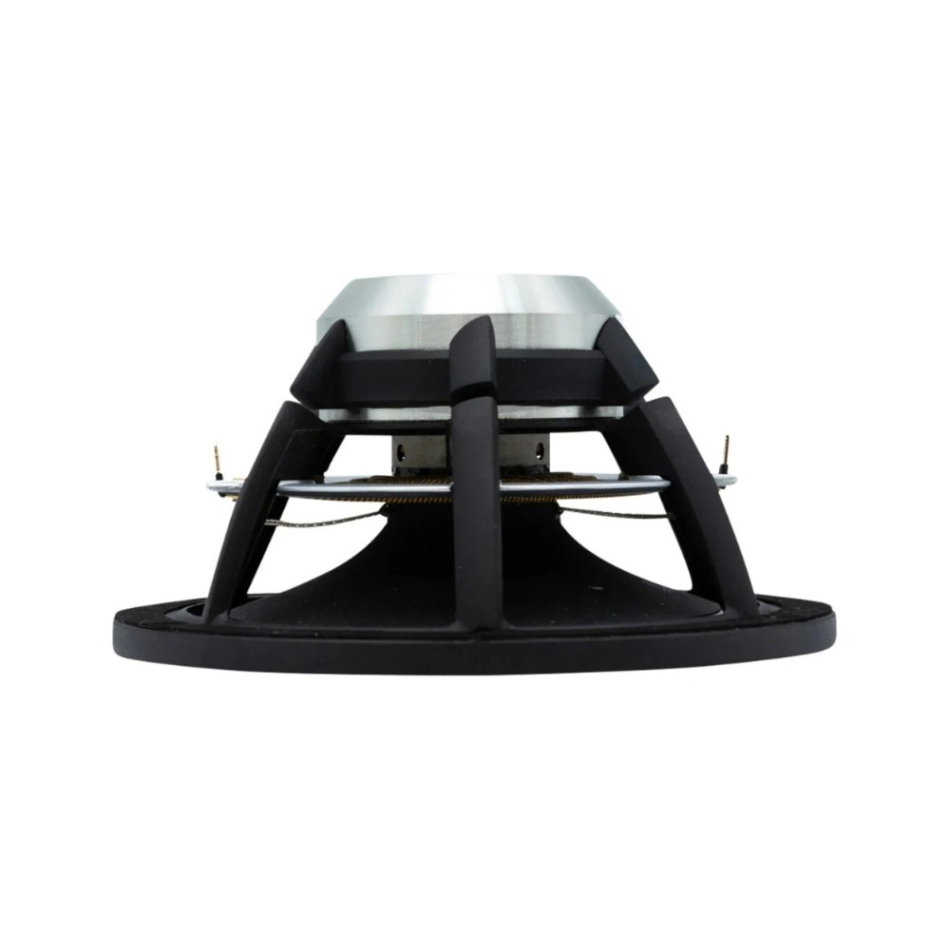

Chassiset er støpt i aluminium og utformet for å gi høy mekanisk stabilitet uten å skape unødvendige hindringer for luftstrømmen bak membranet. Den åpne og ventilerte geometrien reduserer kompresjon bak konen og gir samtidig et stabilt referansepunkt for motorsystem og opphenging. SB Acoustics har dessuten arbeidet med et lavt forhold mellom kondiameter og chassidiameter, noe som gir membranet god arbeidsflate i forhold til elementets yttermål. Pakning og avstandsstykker rundt skruehullene bidrar til å redusere direkte mekanisk kobling mellom chassis og høyttalerkasse. Med en nettovekt på 1,01 kg føles MW16P-12 solid uten å være unødvendig tung. Helheten viser hvordan også de mekaniske detaljene er tilpasset samme mål som resten av konstruksjonen: lav farging, kontrollert bevegelse og høy presisjon.

Tekniske parametere
DC resistans, Re: 10,0 ohm
Talespoleinduktans, Le: 0,19 mH
Effektiv membranflate, Sd: 119 cm²
Fri resonansfrekvens, Fs: 30,6 Hz
Mekanisk Q-faktor, Qms: 4,81
Elektrisk Q-faktor, Qes: 0,40
Total Q-faktor, Qts: 0,37
Bevegelig masse inkludert luft, Mms: 11,5 g
Kraftfaktor, Bl: 7,4 Tm
Ekvivalent volum, Vas: 47,3 liter
Compliance, Cms: 2,35 mm/N
Mekanisk tap, Rms: 0,46 kg/s

Spesifikasjoner
Type: 6,5-tommers mellomtone-/bass-element
Nominell impedans: 12 ohm
Følsomhet: 85 dB ved 2,83 V/1 m
Effekttålighet: 60 W i henhold til IEC 268-5
Konmateriale: Egyptian Papyrus fiber
Talespolediameter: 35,5 mm
Talespolehøyde: 17,35 mm
Lineær slaglengde: 12,4 mm fra topp til topp
Magnettype: Neodymium
Chassis: Ventilert støpt aluminium
Nettovekt: 1,01 kg
