Dayton Audio DATS V3 er målesystemet for den seriøse entusiasten, som lar deg måle T/S-parametere på høyttaler- og basselementer, stemming og impedansøkning i basskasser og mye, mye mer. Med versjon 3 har Dayton Audio forbedret DATS i praksis overalt, blant annet på nøyaktigheten og påliteligheten av målingene.

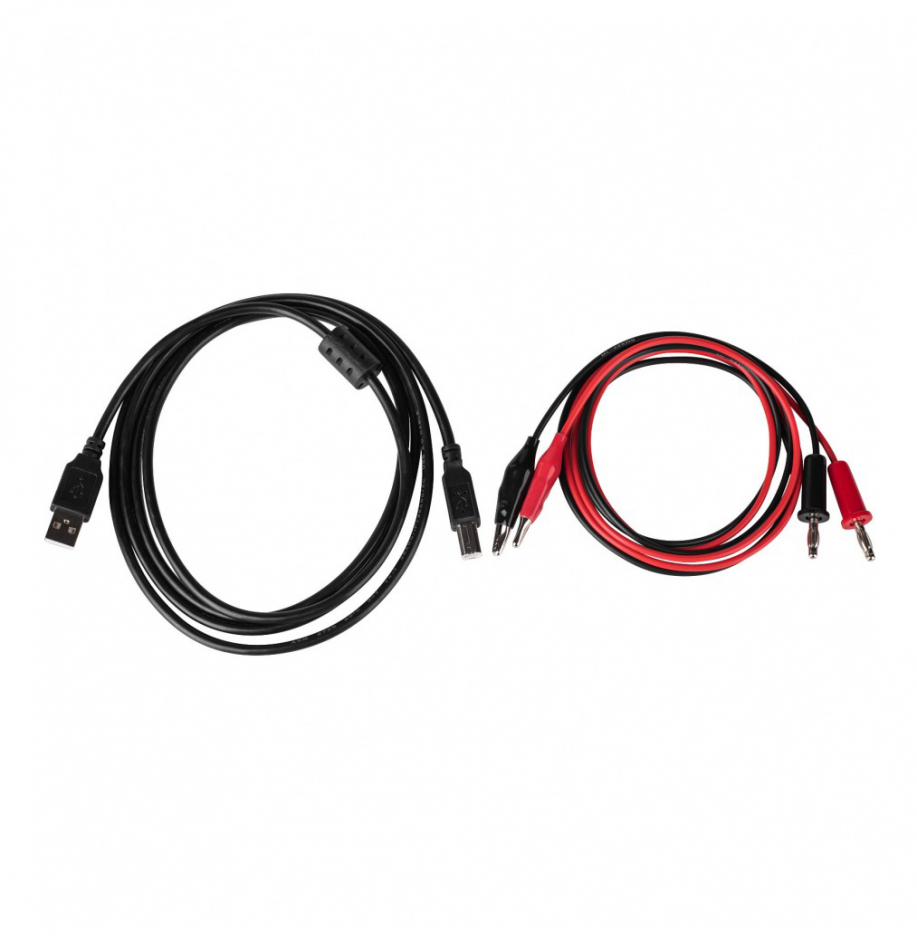

- Robust aluminiumschassis med avtakbare kabler
- Fungerer for basselementer, mellombasser, koaksiale høyttalere, diskanter, ferdige høyttalere og alt imellom
- Måler T/S-parametere på basselementer og høyttalere
- Måler stemming og impedansøkning på base- og høyttalerkasser
- Innebygd tonegenerator
- Innebygd oscilloskop for signalmålinger
- Måler kapasitans, induktans og resistans på komponenter

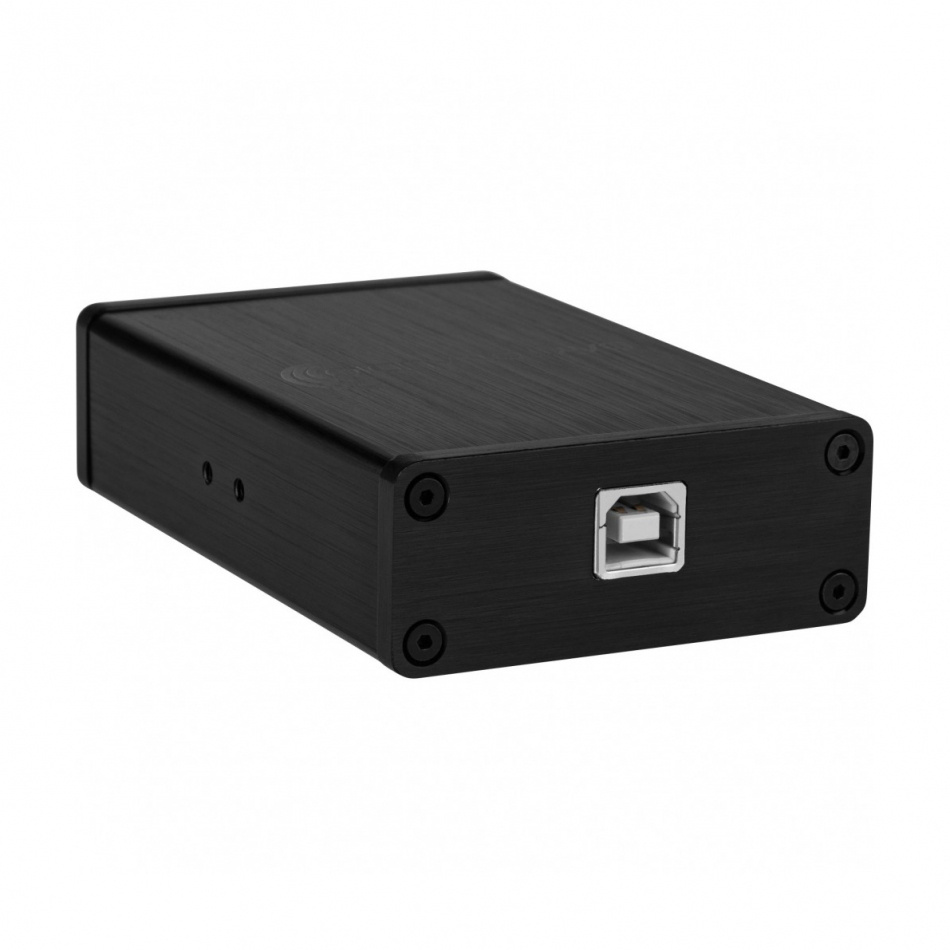

- Kobles til datamaskin via USB
- Kompakt og bærbar
- Feste for montering medfølger
OBS! For å måle T/S-parametere på høyttalere må du montere vekter på konen (alternativt montere elementet i en lukket kasse). Jo større kon og stivere oppheng desto mer vekt vil kreves.
Raskstart
- Start med å laste ned programvaren her og installer på PC-en. Koble DATS V3 via USB til PC-en og start programvaren. Volumet på PC-en skal være høyest mulig, og ingen musikk eller annen lyd må spilles av.
- Klikk på "Impedance Analyzer" og deretter "Test Leads Calibration". Koble sammen de røde og svarte klemmene (pass på at det er god kontakt mellom dem) og klikk OK. Verdien skal være under 1 ohm.

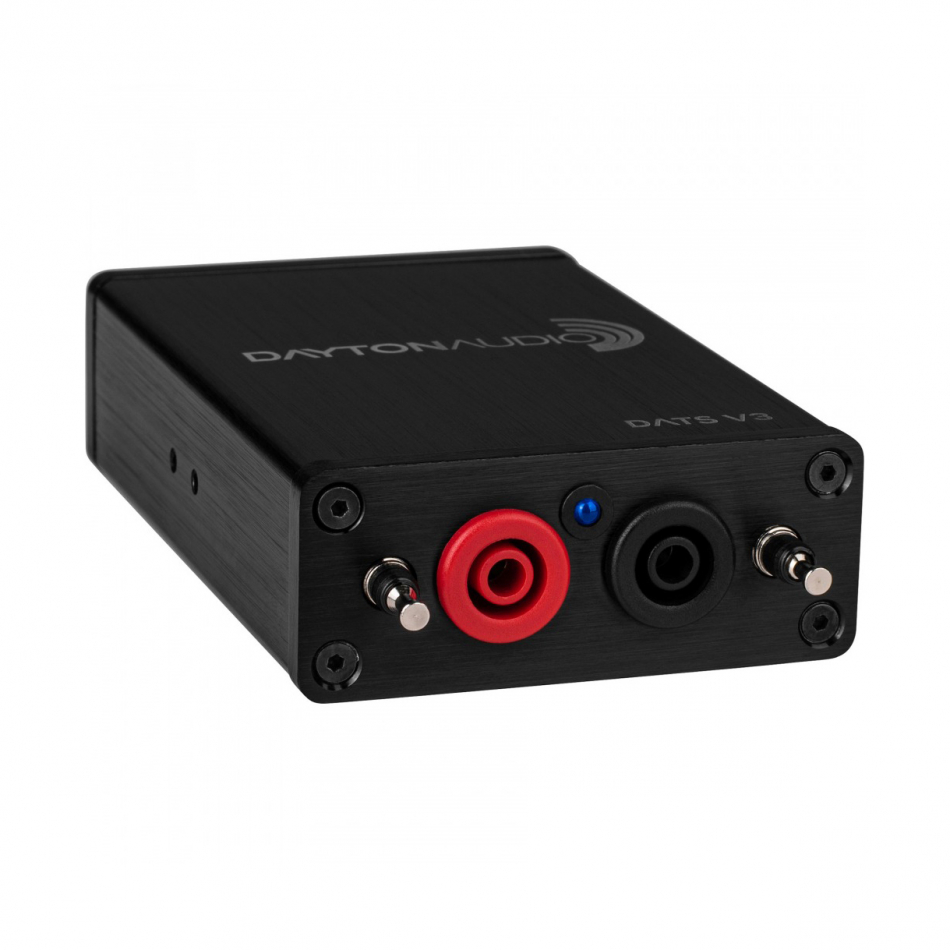

- Koble nå klemmene til metallterminalene på forsiden av DATS V3, åpne "Impedance Calibration" og klikk OK. Verdien skal være mellom 995-1005 ohm.

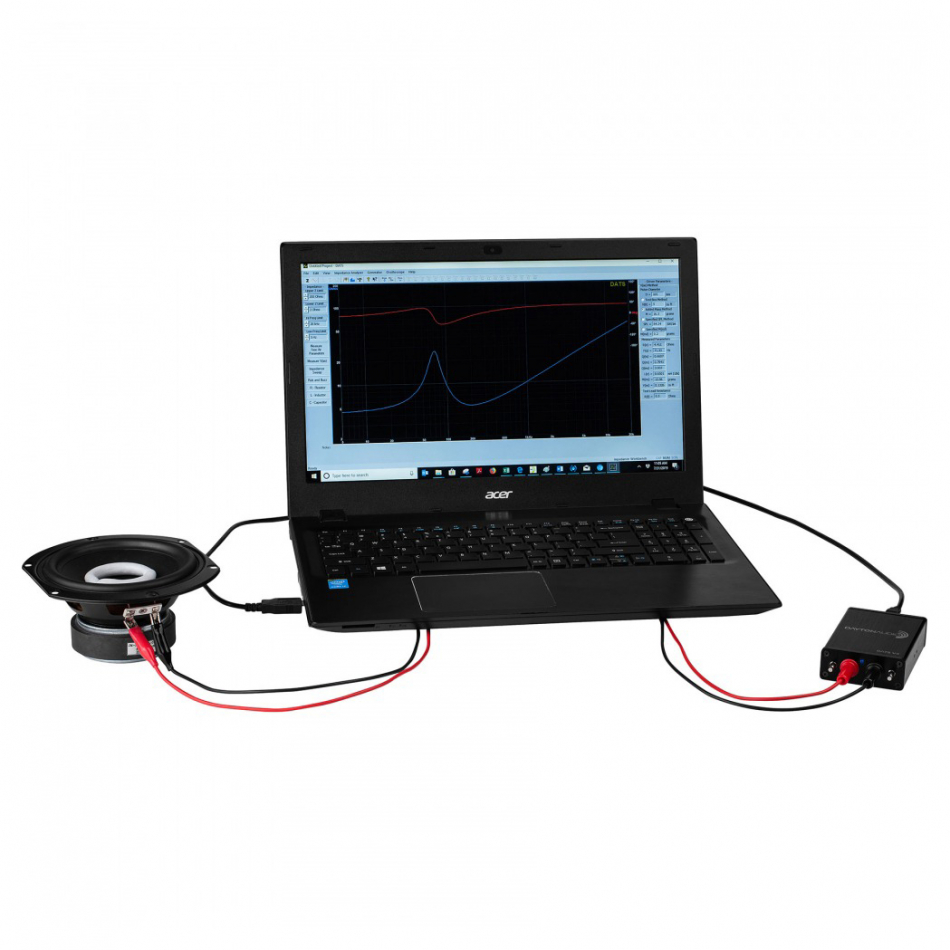

- Koble klemmene til terminalene på høyttaleren. Nå er du klar til å begynne målinger. Pass på at eventuelle hull for kjøling i magneten på høyttaleren ikke er tildekket.
T/S-parametere
Mål raskt og enkelt Thiele/Small-parametere ved å koble klemmene direkte på terminalen på elementet og klikke på "Measure Free-Air Parameters" i programvaren. Da vises en impedansmåling i grafen sammen med høyttalerelementets Re, Fs, Qts, Qes, Qms og Le-verdier. Legg til en vekt på konen (eller monter elementet i en egnet lukket testkasse) og klikk på "Measure V(as)" for å måle resterende parametere som Vas og Mms.
Stemming og impedansøkning

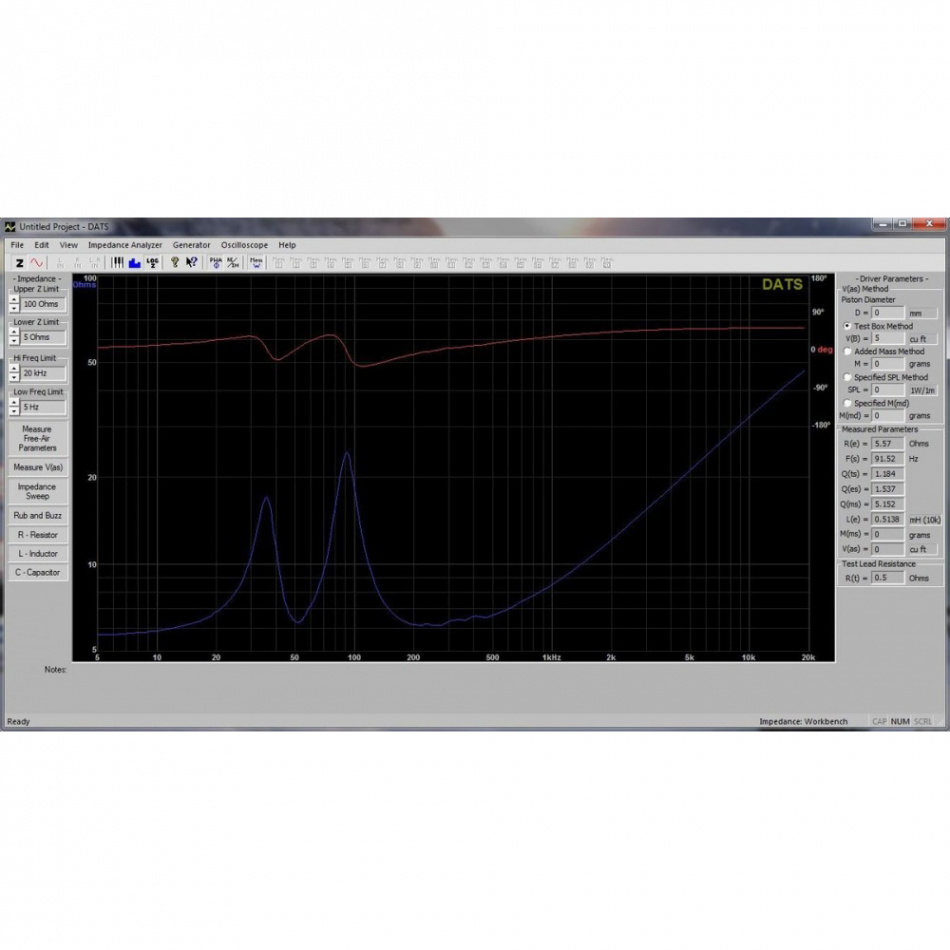

Når elementet er montert i en kasse gjør DATS V3 det superenkelt å måle stemmingen i portede kasser (eller Q i lukkede kasser) gjennom en "Impedance Sweep". Da vises impedansmålingen i grafen og du kan avgjøre stemming eller Q-verdi. Tips! I en portet kasse finner du stemmingen nederst i impedansdalen mellom de to impedanstoppene.
Nøyaktige målinger på komponenter
DATS V3 har i tillegg en innebygd, ekstremt nøyaktig LCR-måler for å måle verdier og resistans på komponenter. Under fanen "Impedance Analyzer" finner du tre valg.
L: Measure an Inductor - DATS måler både induktansen og DC-resistansen på en spole (induktor) mellom 0,05 mH opp til 100 mH.

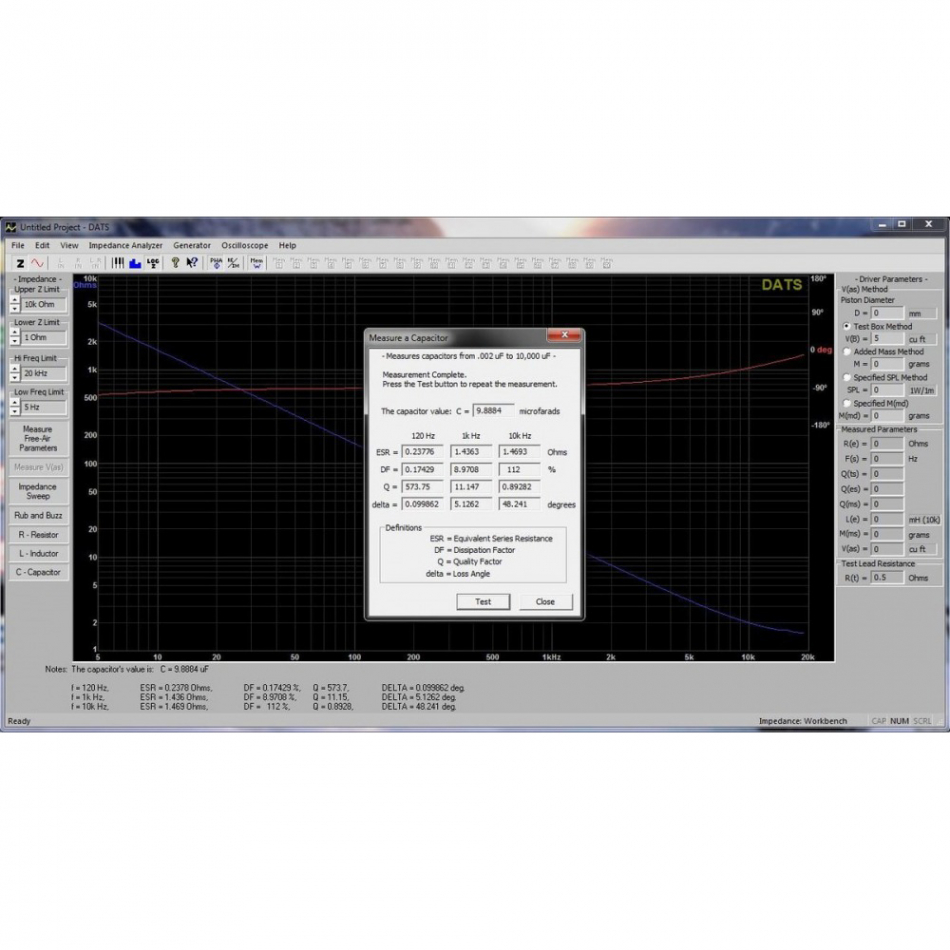

C: Measure a Capacitor - DATS måler alle egenskaper hos en kondensator, kapasitans, DC-resistans, Q og til og med tapsvinkel. Måler nøyaktig mellom 0,002 uF opp til 10 000 uF.
R: Measure a Resistor - DATS måler resistansen på et motstandselement mellom 0,002 ohm og 10 000 ohm, og viser i tillegg impedansen for å sikre at motstanden ikke er induktiv.
Spesifikasjoner
Dimensjoner: 63x25x105 mm
Frekvensområde: 1 Hz - 20 000 Hz
